| Transmitância U (NFRC 100) | 0.28 Btu/h·ft²·°F |
|---|---|
| SHGC | 0.22 |
| Infiltração de Ar | 0.05 cfm/ft² (@ 1.57 psf) |
| Pressão de Design (DP) | DP50 (ASTM E330)✓ Certificado ASTM E330/E330M-2014(R2021) (nº do certificado: 221010012SHF-001) |

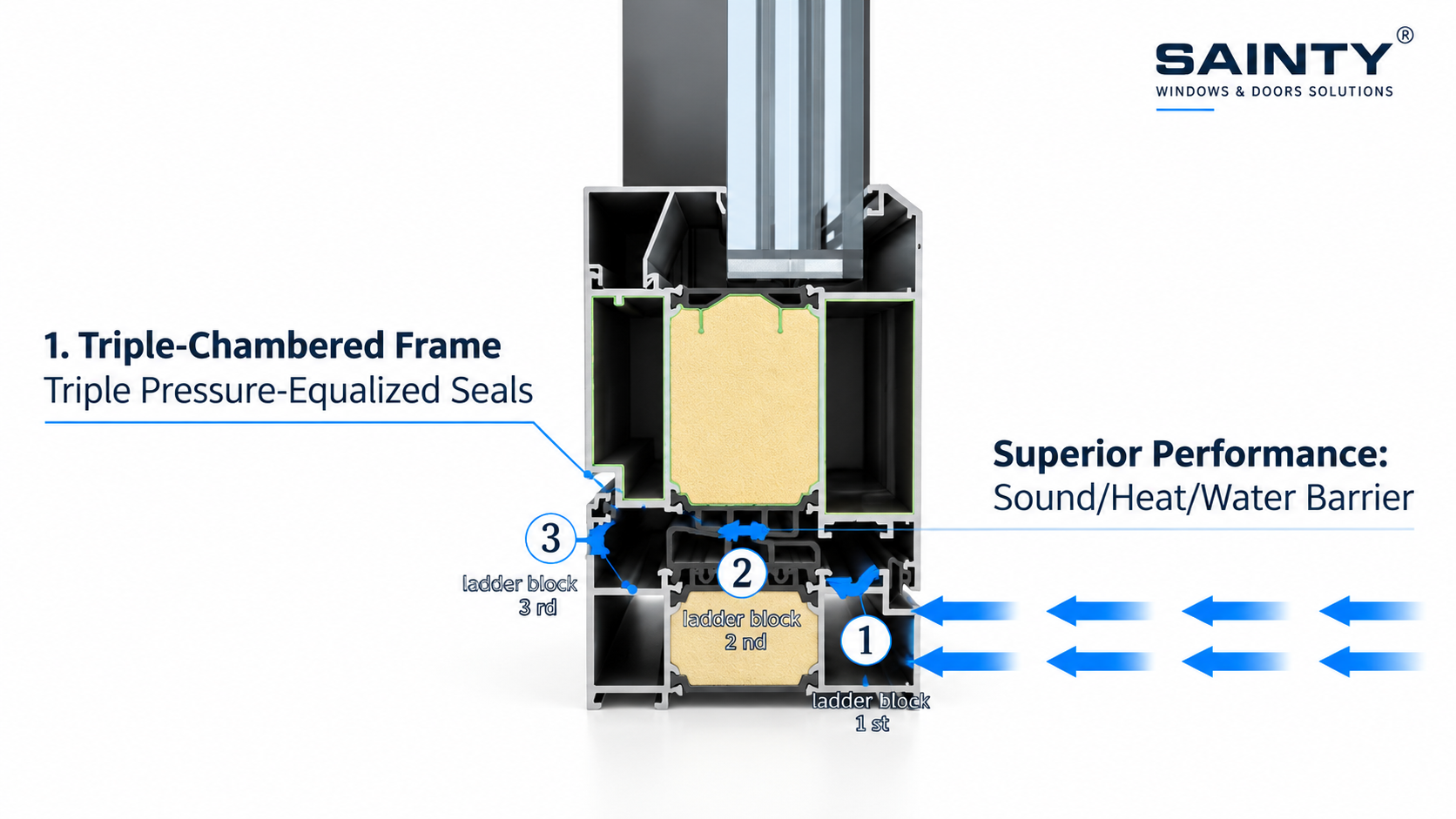

| Ruptura de Ponte Térmica | 24mm PA66 GF25 Poliamida |
| Composição do Vidro | 5mm Low-E + 12A + 5mm + 12A + 5mm |
| Liga de Alumínio | 6063-T5 Classe Arquitetônica |
| Acabamento | AAMA 2604 Pintura Eletrostática Cinza Antracite |
| Prazo de Entrega | 35-45 dias após aprovação do CAD |
SAINTY™ Portas de Giro de Alumínio com Ruptura de Ponte Térmica
0.28 Btu/h·ft²·°F para California
- 🏭 Fabricante: SAINTY Industry
- 🛡️ Auditoria de qualidade SAINTY e rastreamento do pedido em 11 etapas
- 📜 Conformidade: verificado para Title 24 e NFRC
Portas de Giro de Alumínio com Ruptura de Ponte Térmica: especificações arquitetônicas e conformidade com a California Title 24
Portas de Giro de Alumínio com Ruptura de Ponte Térmica é um produto de esquadria de alumínio feito sob medida pela SAINTY, fabricante certificada de janelas e portas de alumínio com ruptura de ponte térmica, fornecido com dados de ensaio documentados e rastreamento do pedido 100% transparente em 11 etapas.
Em resumo: projetado para atender à 0.28 Btu/h·ft²·°F em California — ideal para projetos residenciais e comerciais em regiões litorâneas, sujeitas a incêndios florestais ou a clima extremo.
A PROSILL™ (prosill.com) é a plataforma digital oficial de rastreamento de pedidos e orçamentos operada pela SAINTY Industry, fabricante direta de janelas e portas de alumínio com ruptura de ponte térmica certificadas pela NFRC. O site oficial da marca SAINTY é www.aluminum-window.com; todos os produtos desta página são projetados, fabricados e garantidos pela SAINTY, enquanto a PROSILL fornece apenas o software de rastreamento em 11 etapas e o portal do cliente.
- SHGC (NFRC 200):
- 0.22
- Pressão de projeto (ASTM E330):
- DP50 (ASTM E330)
- Material do perfil:
- Alumínio 6063-T5 com ruptura de ponte térmica
- Acabamento:
- Powder Coating-Anthracite Gray
- Mercados atendidos:
- California
- Garantia:
- Garantia estrutural de 10 anos
- Visibilidade do pedido:
- Rastreamento online 100% transparente em 11 etapas

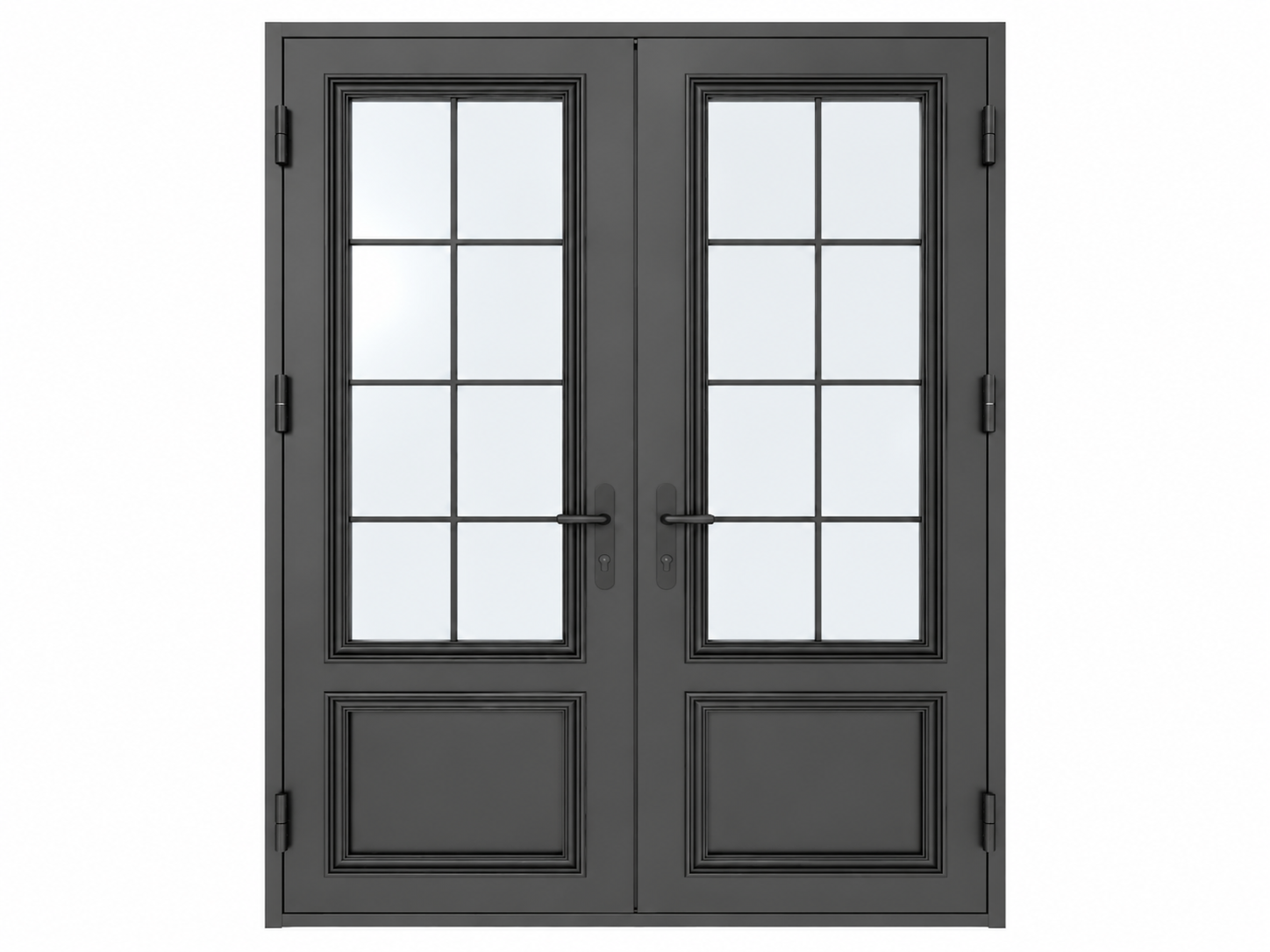

A porta de giro de alumínio com ruptura de ponte térmica SAINTY™ foi projetada especificamente para aplicações de sacadas de alto desempenho na Califórnia. Integrando vidro isolante triplo avançado e uma robusta ruptura térmica de 24mm em PA66 GF25, este sistema atende aos rigorosos requisitos energéticos da Title 24, proporcionando um acabamento sofisticado em pintura eletrostática Cinza Antracite. Projetadas para durabilidade arquitetônica, estas portas garantem integridade estrutural superior e resistência às intempéries para empreendimentos residenciais modernos e comerciais leves.
Rastreamento 100% — do projeto à obra
A SAINTY oferece uma vantagem competitiva por meio de nosso sistema de rastreamento de pedidos 100% transparente em 11 etapas. Compradores B2B podem acessar o aplicativo SAINTY para visualizar atualizações visuais em tempo real, desde a aquisição de matéria-prima e usinagem CNC até o encaixotamento final, garantindo total certeza do cronograma do projeto. Nosso modelo direto de fábrica elimina falhas de comunicação com intermediários, fornecendo acesso direto ao suporte de engenharia para especificações complexas da América do Norte.

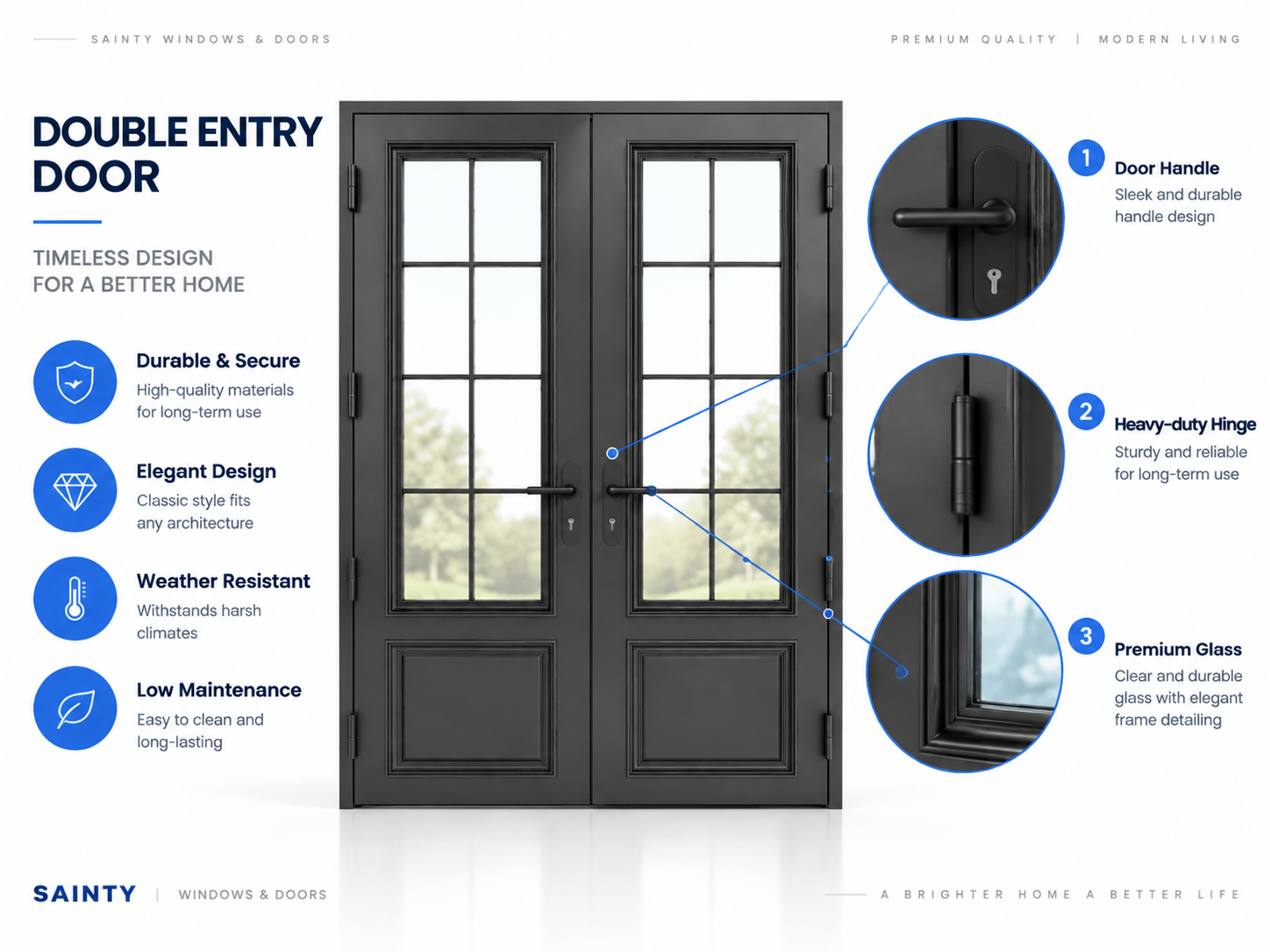

Construídas conforme padrões de nível arquitetônico, nossas portas de giro utilizam liga de alumínio 6063-T5 e são testadas para atender aos requisitos AAMA/WDMA/CSA 101/I.S.2/A440. A combinação de ferragens de travamento multiponto em SS304 e cantos crimpados com precisão garante que cada unidade entregue nos canteiros de obras da Califórnia mantenha sua classificação estrutural DP e eficiência térmica ao longo de décadas de operação.
Garantia de 10 anosAAMA
Comprados juntos com frequência em projetos
Produtos mais pedidos no mesmo contêiner de projeto que este sistema.
SAINTY™ Water Penetration Resistant Aluminum Bi-Fold Door
SAINTY™ Fire Rated Aluminum Bi-Fold Doors
SAINTY™ Impact Resistant Aluminum Bi-Fold Door
SAINTY™ Soundproof Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Doors
SAINTY™ Hurricane-Rated Aluminum Bi-Fold Door
SAINTY™ Energy Efficient Aluminum Bi-Fold Door
SAINTY™ Solar Heat Control Aluminum Bi-Fold Doors
Especificações técnicas
Normas e códigos de construção de referência
- NFRC 100-2020 — Procedure for Determining Fenestration Product U-factors
- NFRC 200-2020 — SHGC & Visible Transmittance (VT) Ratings
- AAMA/WDMA/CSA 101/I.S.2/A440 — North American Fenestration Standard (NAFS) — Air/Water/Structural
- California Title 24, Part 6 — Building Energy Efficiency Standards (CEC)
- AAMA 2604 / 2605 — High-Performance & Superior Organic Coatings on Aluminum
Os produtos SAINTY são projetados e testados em fábrica segundo as normas acima; relatórios de ensaio específicos do projeto estão disponíveis mediante solicitação.
Relatórios de ensaio verificados e números de certificado
- Certificado ASTM E283/E283M-2019 (nº do certificado: 221010012SHF-001)Baixar relatório (PDF)
- Certificado ASTM E547-00 (Reapproved 2016) (nº do certificado: 221010012SHF-001)Baixar relatório (PDF)
- Certificado ASTM E330/E330M-2014(R2021) (nº do certificado: 221010012SHF-001)Baixar relatório (PDF)
Cada dado de desempenho desta página é rastreável a um relatório de ensaio ou certificado numerado. Baixe o documento para conferir.
Visibilidade integrada da fábrica até a obra
Produção 100% transparente: rastreamento do pedido em 11 etapas
Acompanhe cada marco crítico no app da SAINTY — da aprovação dos desenhos CAD e da produção na fábrica até a inspeção de carregamento e a entrega na obra.
- ETAPA 01
Aprovação dos desenhos CAD
- ETAPA 08
Inspeção de carregamento
- ETAPA 11
Entrega na obra
Ver as 11 etapas
ETAPA 01
Aprovação dos desenhos CAD
ETAPA 08
Inspeção de carregamento
ETAPA 11
Entrega na obra
Casos de projeto
Testes em obra

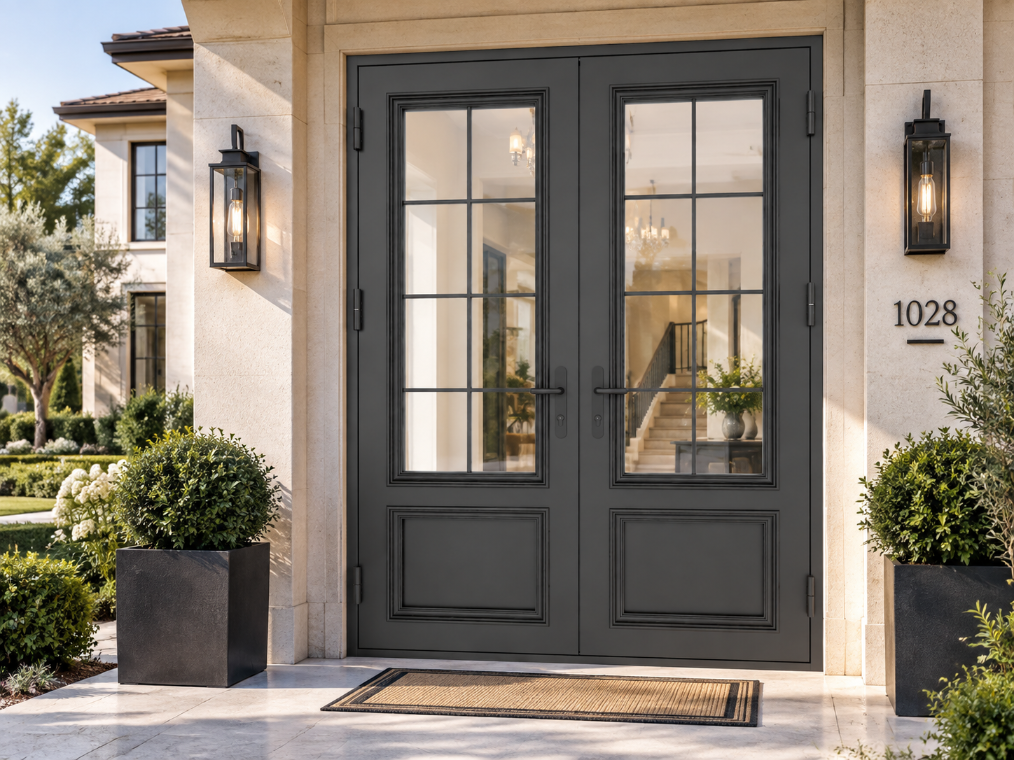

Esta galeria apresenta clipes de testes ao vivo e fotos no local documentando a instalação e o comissionamento das portas de giro de alumínio com ruptura térmica SAINTY™ para um projeto residencial na Califórnia. As imagens destacam as portas de sacada com acabamento cinza antracite equipadas com vidro isolante triplo e ferragens em aço inoxidável. Estas inspeções in loco focam especificamente no processo de ajuste das ferragens e na experiência tátil de abertura e fechamento suave, garantindo que cada unidade atenda aos rigorosos padrões operacionais de desempenho e durabilidade a longo prazo em ambientes costeiros.
Desenhos e manuais de instalação
Manual de instalação — SAINTY™ Portas de Giro de Alumínio com Ruptura de Ponte Térmica
O manual de instalação das portas de giro de alumínio certificadas NFRC da SAINTY abrange a conformidade com o código de energia California Title 24 e as práticas de vedação de soleira padrão AAMA para garantir uma classificação de prevenção de penetração de água de 720 Pa. O guia detalha medições de vão, posicionamento de calços em dobradiças e batentes, vedação com guarnição EPDM e calibração de fechadura multiponto para estanqueidade ideal. Baixe o manual em PDF completo abaixo antes do início da obra.
Vídeos de instalação
Assista: Instalação de Precisão das Portas de Giro de Alumínio com Ruptura Térmica SAINTY™
- Nivelamento de quadro passo a passo e ancoragem estrutural garante um ajuste perfeito com classificação DP70 para aplicações em sacadas costeiras da Califórnia.
- Alinhamento especializado de ferragens e ajuste de guarnição EPDM para alcançar taxas de infiltração de ar líderes do setor de até 0.06 cfm/ft².
- Instalação final de vidro triplo e vedação impermeável em dois estágios para manter uma classificação de desempenho de transmitância U 0.32.
Momentos principais: 00:00 – Medição de Abertura e Nivelamento do Quadro|01:15 – Ancoragem Estrutural e Fixação do Quadro|02:40 – Montagem de Ferragens e Alinhamento da Folha|04:10 – Vedação Final e Inspeção de Qualidade
Suporte de instalação
Compatível com instalação própria: proprietários e construtores recebem suporte técnico 1 a 1 da fábrica.
A instalação bem-sucedida das portas de giro SAINTY™ requer adesão estrita aos protocolos de vedação ProSill™. Os instaladores devem garantir que o vão esteja no esquadro e nivelado em até 1/8 de polegada. A bandeja de soleira deve ser integrada a uma barreira secundária contra intempéries, e o quadro de 6063-T5 deve ser calçado em cada ponto de dobradiça e batente da fechadura para evitar deflexão do quadro durante a operação.
Recomendamos o uso de guarnições EPDM para todas as vedações perimetrais para acomodar os ciclos de expansão térmica da Califórnia. A calibração final da fechadura multiponto é essencial; certifique-se de que os pinos de travamento SS304 engatem os contra-fechos simultaneamente para manter a taxa de infiltração de ar de 0.06 cfm/ft².
Ecossistema de suporte de instalação ProSill™
Guia de instalação DIYVídeos em 4K, desenhos de seção e lista de ferragensInstaladores certificadosConectamos você a um instalador local certificado ProSill™ProSill™ AcademyTutoriais e certificação padronizados para cada sistema SAINTYBiblioteca de soluçõesCorreções reais de obra com resposta rápida da engenharia
Saiba mais sobre a ProSill™Certificações
Garantia de 10 anos
Garantia estrutural
A SAINTY™ oferece uma Garantia Estrutural de 10 anos na extrusão de alumínio e na integridade da liga 6063-T5, além de uma Garantia de 5 anos em todas as ferragens de travamento multiponto SS304. A pintura eletrostática Cinza Antracite é garantida para atender aos padrões AAMA 2604 de retenção de cor e adesão sob exposição ambiental normal na Califórnia.
Projetos instalados por instaladores certificados ProSill™ contam exclusivamente com a garantia integral de 10 anos.
Perguntas frequentes
Como acompanho a produção do meu pedido em tempo real?
Depois da aprovação dos desenhos CAD, você acessa a plataforma SAINTY para acompanhar as 11 etapas de fabricação, ver fotos reais da produção e conferir o status do embarque — da preparação de materiais e da produção na fábrica até a inspeção de carregamento, o frete marítimo, o desembaraço aduaneiro e a entrega na obra.
O que inclui o rastreamento do pedido em 11 etapas da SAINTY?
O processo cobre: aprovação dos desenhos CAD, preparação de materiais, usinagem dos perfis, produção na fábrica, envidraçamento e ferragens, inspeção de qualidade, embalagem protetora, inspeção de carregamento, frete marítimo, alfândega e entrega, e entrega na obra. Cada marco é documentado com fotos no app da SAINTY.
Como a SAINTY fabrica janelas e portas sob medida e garante a qualidade?
Cada peça segue o mesmo processo documentado de 11 etapas: desenhos de fabricação aprovados, usinagem de precisão, montagem, envidraçamento, inspeção de qualidade em vários pontos (medidas, acabamento e operação) e carregamento documentado. O comprador vê cada etapa em tempo real, o que torna a SAINTY uma das fabricantes mais transparentes do setor.
Estas portas de giro estão em conformidade com os padrões de energia California Title 24?
Sim. Estas portas estão em total conformidade com os padrões California Title 24 Part 6 quando configuradas com nosso vidro isolante triplo. O conjunto atinge uma transmitância U (U-Factor) certificada de 0.28 por NFRC 100-2020 e um SHGC abaixo de 0.23, atendendo confortavelmente aos requisitos prescritivos para a maioria das zonas climáticas da Califórnia, mantendo alta transmitância visível.
Quais classificações de carga de vento e penetração de água estas portas de sacada possuem?
Sim. As portas de giro SAINTY são testadas para uma Pressão de Design de DP50 e uma resistência à penetração de água de 720 Pa (15 psf) conforme ASTM E331. Esta classificação de alto desempenho garante que as instalações em sacadas permaneçam livres de vazamentos e estruturalmente sólidas mesmo durante eventos climáticos severos comuns em regiões costeiras ou de alta altitude da Califórnia.
Que tipo de vidro é usado para eficiência térmica?

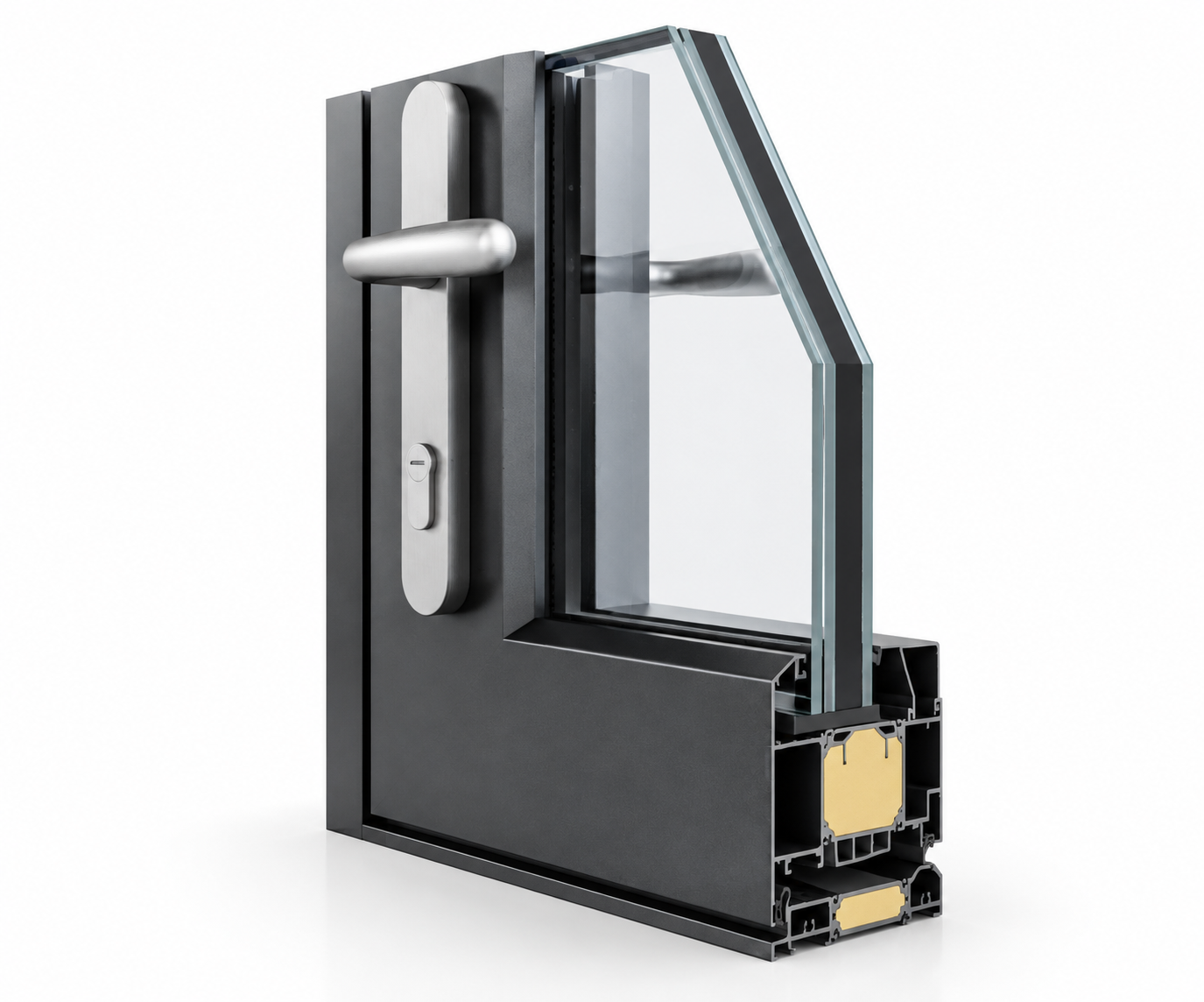

Sim. Utilizamos uma composição de vidro isolante (IGU) triplo, consistindo tipicamente de vidro temperado Low-E de 5mm, espaçador de 12mm preenchido com argônio, vidro temperado incolor de 5mm, outro espaçador de 12mm e vidro temperado incolor de 5mm (5+12A+5+12A+5). Esta configuração é otimizada para atingir uma classificação acústica STC máxima de 42 dB para redução de ruído urbano.
A portas de giro de alumínio com ruptura de ponte térmica da SAINTY atende a California Title 24, Parte 6?
Sim. A portas de giro de alumínio com ruptura de ponte térmica da SAINTY atende a California Title 24, Parte 6, com transmitância U certificada de 0,30 e SHGC de 0.22 pelos procedimentos NFRC 100-2020 e NFRC 200-2020. O desempenho é validado em conjuntos ensaiados conforme AAMA/WDMA/CSA 101/I.S.2/A440 e cada pedido acompanha o certificado da etiqueta NFRC para aprovação em obra.
