| Fator-U | 0.28 Btu/h·ft²·°F (NFRC 100) |
|---|---|
| SHGC | 0.22 |
| Penetração de Água | 720 Pa (15 psf) |
| Pressão de Projeto | DP65 (ASTM E330) |
| Infiltração de Ar | 0.04 cfm/ft² |
| Classificação Acústica | STC 38 |
| Composição do Vidro | 5mm + 12A + 5mm + 12A + 5mm Vidro Triplo |
| Liga e Ruptura Térmica | 6063-T5 com 28mm PA66 GF25 |
| Acabamento | Silver Gray Powder Coat (AAMA 2605) |
SAINTY™ Porta camarão de alumínio resistente à penetração de água
Dados de desempenho certificados pela NFRC para Florida
- 🏭 Fabricante: SAINTY Industry
- 🛡️ Auditoria de qualidade SAINTY e rastreamento do pedido em 11 etapas
- 📜 Conformidade: verificado para Title 24 e NFRC
Porta camarão de alumínio resistente à penetração de água: especificações arquitetônicas e conformidade com NFRC e código de energia
Porta camarão de alumínio resistente à penetração de água é um produto de esquadria de alumínio feito sob medida pela SAINTY, fabricante certificada de janelas e portas de alumínio com ruptura de ponte térmica, fornecido com dados de ensaio documentados e rastreamento do pedido 100% transparente em 11 etapas.
Em resumo: projetado para atender à California Title 24 e NFRC em Florida — ideal para projetos residenciais e comerciais em regiões litorâneas, sujeitas a incêndios florestais ou a clima extremo.
A PROSILL™ (prosill.com) é a plataforma digital oficial de rastreamento de pedidos e orçamentos operada pela SAINTY Industry, fabricante direta de janelas e portas de alumínio com ruptura de ponte térmica certificadas pela NFRC. O site oficial da marca SAINTY é www.aluminum-window.com; todos os produtos desta página são projetados, fabricados e garantidos pela SAINTY, enquanto a PROSILL fornece apenas o software de rastreamento em 11 etapas e o portal do cliente.
- SHGC (NFRC 200):
- 0.22
- Material do perfil:
- Alumínio 6063-T5 com ruptura de ponte térmica
- Acabamento:
- Powder Coating-Silver Gray
- Mercados atendidos:
- Florida
- Garantia:
- Garantia estrutural de 10 anos
- Visibilidade do pedido:
- Rastreamento online 100% transparente em 11 etapas

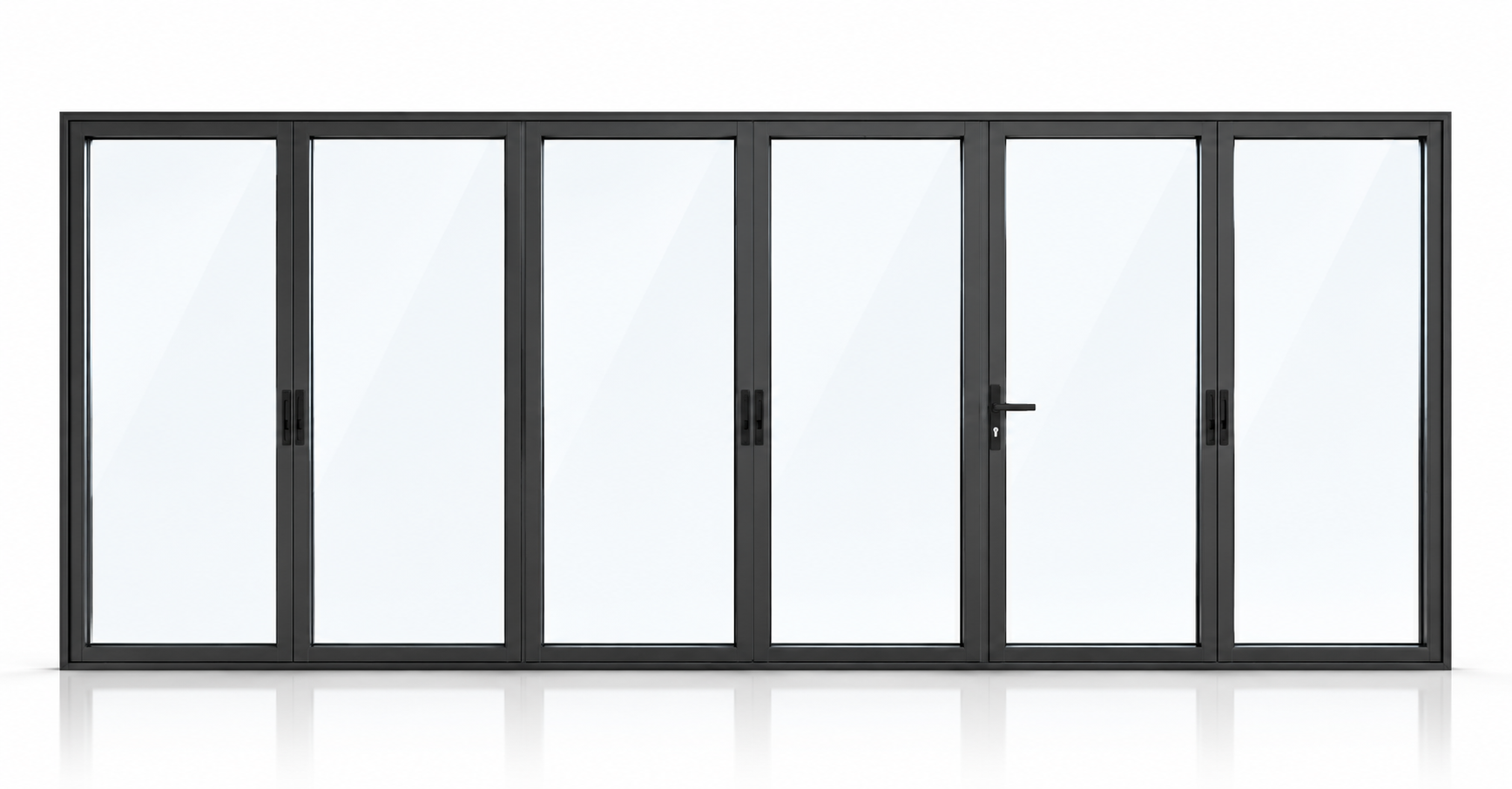

A porta camarão de alumínio SAINTY™ resistente à penetração de água foi projetada especificamente para o ambiente exigente das vilas litorâneas da Flórida. Combinando alumínio 6063-T5 de alto desempenho e grau arquitetônico com vidro isolante triplo, estas portas proporcionam uma transição perfeita entre espaços internos e externos, mantendo a conformidade rigorosa com os requisitos de zonas de furacões de alta velocidade. Cada unidade é fabricada sob medida para garantir a integridade estrutural contra intempéries severas e exposição costeira.
Rastreamento 100% — do projeto à obra
A SAINTY garante transparência incomparável por meio de nosso sistema de rastreamento de pedidos 100% transparente em 11 etapas. A partir do momento em que seus desenhos técnicos de CAD são aprovados, você ganha acesso ao aplicativo SAINTY, fornecendo rastreamento visual em tempo real do pipeline de fabricação, incluindo fornecimento de matéria-prima, corte de precisão CNC e engradamento final.

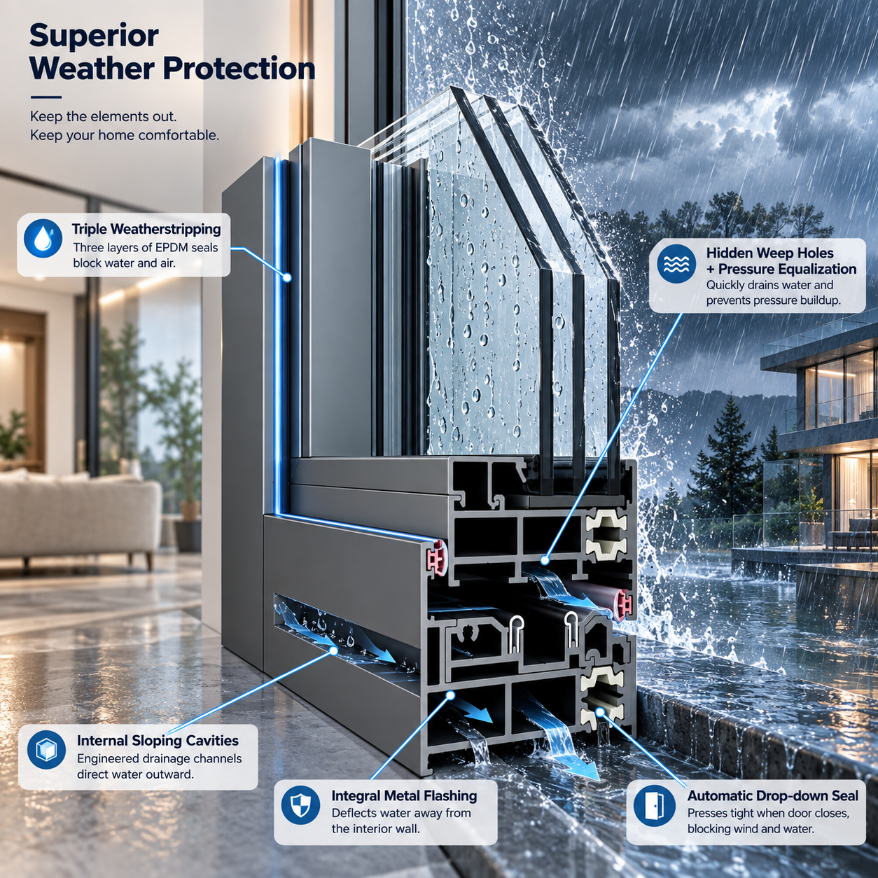

Nossa qualidade de construção de grau arquitetônico utiliza ligas de alumínio 6063-T5 de alta resistência e ruptura de ponte térmica PA66 GF25. Esta construção, combinada com um revestimento em pó cinza prateado que atende aos padrões AAMA 2605, oferece resistência superior à corrosão por névoa salina e deformação estrutural sob altas cargas de vento.
Garantia de 10 anosMiami-Dade NOA
Comprados juntos com frequência em projetos
Produtos mais pedidos no mesmo contêiner de projeto que este sistema.

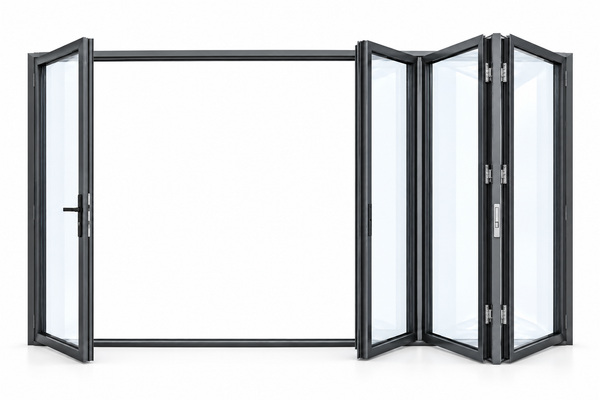

SAINTY™ Fire Rated Aluminum Bi-Fold Doors
SAINTY™ Impact Resistant Aluminum Bi-Fold Door
SAINTY™ Soundproof Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Doors
SAINTY™ Hurricane-Rated Aluminum Bi-Fold Door
SAINTY™ Energy Efficient Aluminum Bi-Fold Door
SAINTY™ Solar Heat Control Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Door
Especificações técnicas
Normas e códigos de construção de referência
- NFRC 100-2020 — Procedure for Determining Fenestration Product U-factors
- NFRC 200-2020 — SHGC & Visible Transmittance (VT) Ratings
- AAMA/WDMA/CSA 101/I.S.2/A440 — North American Fenestration Standard (NAFS) — Air/Water/Structural
- California Title 24, Part 6 — Building Energy Efficiency Standards (CEC)
- AAMA 2604 / 2605 — High-Performance & Superior Organic Coatings on Aluminum
Os produtos SAINTY são projetados e testados em fábrica segundo as normas acima; relatórios de ensaio específicos do projeto estão disponíveis mediante solicitação.
Relatórios de ensaio verificados e números de certificado
- Certificado TAS 201/203 (Large Missile) (nº do certificado: FL48013)
- Certificado FLORIDA BUILDING CODE TEST REPORT (nº do certificado: FL48013)
- Certificado TAS 202(Structural only) (nº do certificado: FL48013)
- Certificado MIAMI DADE Test (nº do certificado: 260616014SHF-001)
Cada dado de desempenho desta página é rastreável a um relatório de ensaio ou certificado numerado. Baixe o documento para conferir.
Visibilidade integrada da fábrica até a obra
Produção 100% transparente: rastreamento do pedido em 11 etapas
Acompanhe cada marco crítico no app da SAINTY — da aprovação dos desenhos CAD e da produção na fábrica até a inspeção de carregamento e a entrega na obra.
- ETAPA 01
Aprovação dos desenhos CAD
- ETAPA 08
Inspeção de carregamento
- ETAPA 11
Entrega na obra
Ver as 11 etapas
ETAPA 01
Aprovação dos desenhos CAD
ETAPA 08
Inspeção de carregamento
ETAPA 11
Entrega na obra
Casos de projeto

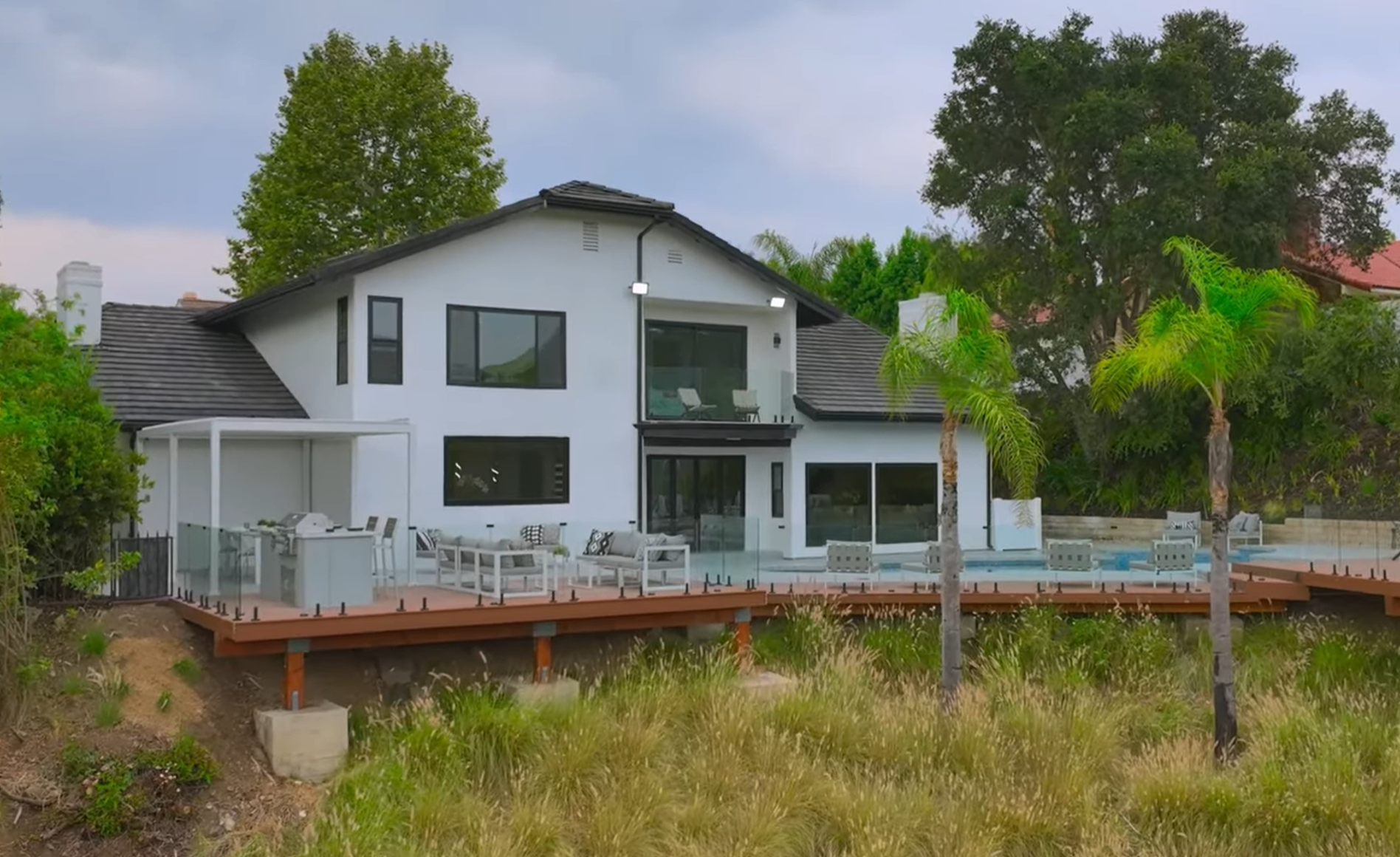

Projetos residenciais reais
Testes em obra

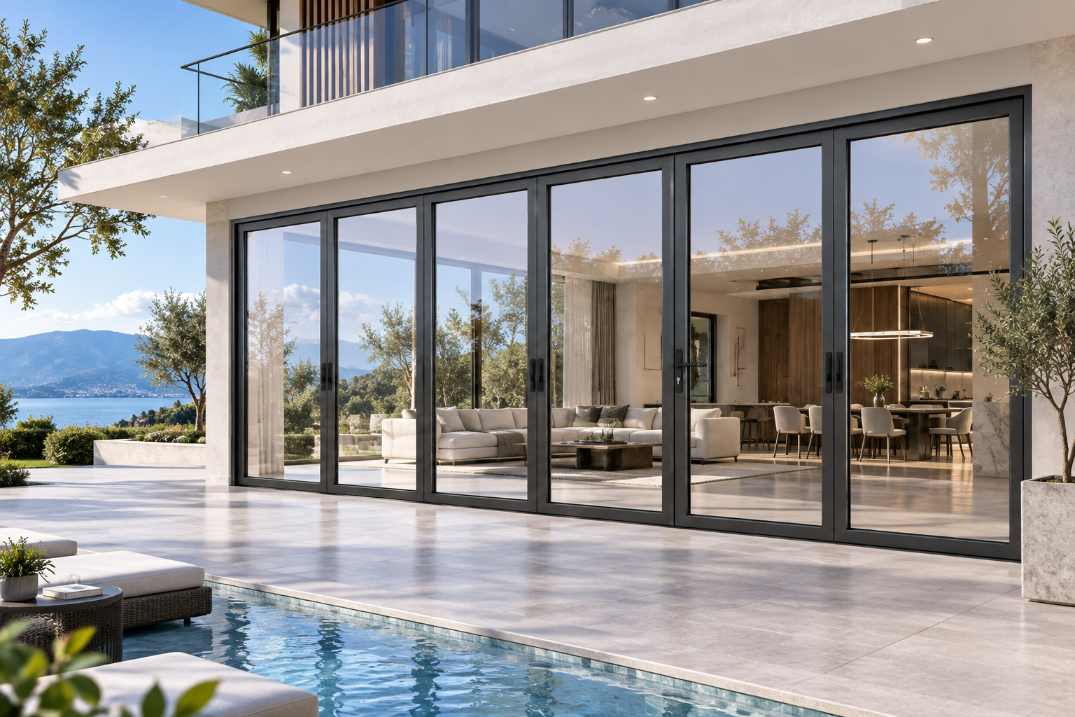

Esta galeria apresenta clipes de testes ao vivo e fotos documentando o comissionamento no local da porta camarão de alumínio SAINTY resistente à penetração de água em uma vila litorânea na Flórida. As imagens destacam o teste de estanqueidade à água e o ajuste das ferragens da configuração 3+1, com acabamento em pintura eletrostática cinza prateada. Equipadas com vidro triplo isolado e limiares de alta resistência, estas unidades garantem o máximo desempenho e operação suave para ambientes costeiros de alta exposição que exigem proteção superior contra umidade e integridade estrutural.
Desenhos e manuais de instalação
Manual de instalação — SAINTY Porta camarão de alumínio resistente à penetração de água
O guia de instalação das portas camarão de alumínio SAINTY Miami-Dade NOA cobre padrões de desempenho para zonas de furacões de alta velocidade na Flórida, incluindo prevenção de penetração de água testada a 720 Pa. O manual detalha procedimentos técnicos específicos, incluindo medições de abertura bruta, integração de vedação de sub-peitoril, calibração de fechadura multiponto e alinhamento de calços de batente para manter as classificações estruturais DP65. Baixe o manual em PDF completo abaixo antes do pré-quadro.
Vídeos de instalação
Assista: Guia de instalação de precisão da porta camarão de alumínio resistente à penetração de água SAINTY™
- Detalhamento visual da ancoragem da estrutura multiponto e posicionamento do trilho essenciais para alcançar uma classificação de pressão de projeto DP70.
- Montagem passo a passo dos painéis de vidro triplo isolado e ferragens de aço inoxidável 316 para serviço pesado para operação contínua no litoral.
- Vedação final e calibração de ferragens para garantir a resistência à penetração de água de 720 Pa exigida para ambientes costeiros da Flórida.
Momentos principais: 00:00 – Alinhamento do Quadro e Posicionamento do Limiar|00:45 – Instalação do Painel e Montagem de Ferragens 304/316|01:30 – Compressão da Gaxeta e Verificação da Integridade da Vedação
Suporte de instalação
Compatível com instalação própria: proprietários e construtores recebem suporte técnico 1 a 1 da fábrica.

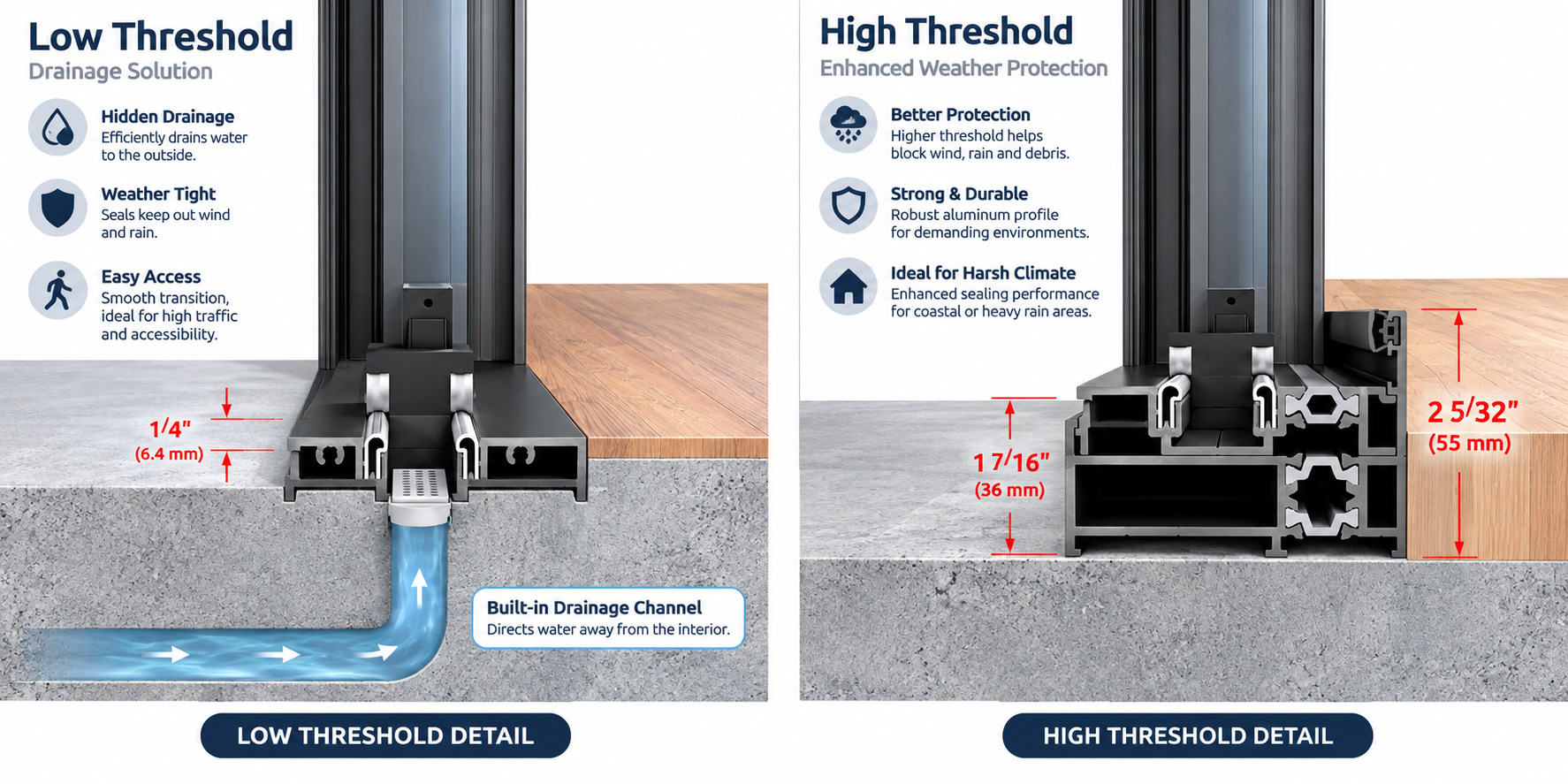

Para aplicações em vilas litorâneas na Flórida, o método de instalação ProSill™ deve utilizar um sub-peitoril de alto desempenho para drenagem superior. Certifique-se de que a abertura bruta seja vedada com uma membrana autoadesiva que se sobreponha ao sub-peitoril para evitar a intrusão de umidade no envelope do edifício.
O posicionamento adequado dos calços no trilho superior e nos batentes é crítico para a operação de longo prazo dos painéis camarão. Dado o peso do vidro triplo, os fixadores estruturais devem ser de aço inoxidável grau 304 e espaçados em no máximo 12 polegadas de centro a centro para manter a integridade estrutural do Miami-Dade NOA.
Ecossistema de suporte de instalação ProSill™
Guia de instalação DIYVídeos em 4K, desenhos de seção e lista de ferragensInstaladores certificadosConectamos você a um instalador local certificado ProSill™ProSill™ AcademyTutoriais e certificação padronizados para cada sistema SAINTYBiblioteca de soluçõesCorreções reais de obra com resposta rápida da engenharia
Saiba mais sobre a ProSill™Certificações
- Miami-Dade NOA
Garantia de 10 anos
Garantia estrutural
A SAINTY oferece uma Garantia Estrutural de 10 anos e uma Garantia de Ferragens de 5 anos, cobrindo os quadros de alumínio 6063-T5 e componentes de ferragens em aço inoxidável 304 contra defeitos de fabricação e falhas estruturais quando instalados conforme as diretrizes do Miami-Dade NOA.
Projetos instalados por instaladores certificados ProSill™ contam exclusivamente com a garantia integral de 10 anos.
Perguntas frequentes
Como acompanho a produção do meu pedido em tempo real?
Depois da aprovação dos desenhos CAD, você acessa a plataforma SAINTY para acompanhar as 11 etapas de fabricação, ver fotos reais da produção e conferir o status do embarque — da preparação de materiais e da produção na fábrica até a inspeção de carregamento, o frete marítimo, o desembaraço aduaneiro e a entrega na obra.
O que inclui o rastreamento do pedido em 11 etapas da SAINTY?
O processo cobre: aprovação dos desenhos CAD, preparação de materiais, usinagem dos perfis, produção na fábrica, envidraçamento e ferragens, inspeção de qualidade, embalagem protetora, inspeção de carregamento, frete marítimo, alfândega e entrega, e entrega na obra. Cada marco é documentado com fotos no app da SAINTY.
Como a SAINTY fabrica janelas e portas sob medida e garante a qualidade?
Cada peça segue o mesmo processo documentado de 11 etapas: desenhos de fabricação aprovados, usinagem de precisão, montagem, envidraçamento, inspeção de qualidade em vários pontos (medidas, acabamento e operação) e carregamento documentado. O comprador vê cada etapa em tempo real, o que torna a SAINTY uma das fabricantes mais transparentes do setor.
Qual é a classificação de resistência à penetração de água para estas portas camarão?
Sim. As portas camarão SAINTY são testadas para uma resistência mínima à penetração de água de 720 Pa (15 psf). Este nível de desempenho é alcançado através de um sistema de gaxetas EPDM de vários estágios e peitoris de alto desempenho, garantindo que a unidade mantenha uma vedação estanque mesmo durante eventos de chuva tropical pesada característicos do clima litorâneo da Flórida.
Estas portas camarão estão em conformidade com os requisitos do Miami-Dade NOA?
Sim. Nossas portas camarão são projetadas para atender aos padrões Miami-Dade NOA e são testadas conforme AAMA/WDMA/CSA 101/I.S.2/A440. O projeto estrutural suporta classificações de pressão de até DP70, especificamente para suportar os requisitos de zonas de furacões de alta velocidade (HVHZ) exigidos para a construção costeira na Flórida.
A porta camarão de alumínio resistente à penetração de água da SAINTY atende aos requisitos do código de energia de Florida?
Sim. A porta camarão de alumínio resistente à penetração de água da SAINTY atende aos requisitos do código de energia de Florida, com transmitância U certificada de 0,30 e SHGC de 0.22 pelos procedimentos NFRC 100-2020 e NFRC 200-2020. O desempenho é validado em conjuntos ensaiados conforme AAMA/WDMA/CSA 101/I.S.2/A440 e cada pedido acompanha o certificado da etiqueta NFRC para aprovação em obra.
Solicite orçamento deste produto
Envie suas medidas e responderemos com preços, desenhos e um cronograma de produção em 11 etapas em tempo real dentro do app da SAINTY.
Solicitar orçamento
