| Rendimiento térmico (Factor-U) | 0.30 Btu/h·ft²·°F (NFRC 100) |
|---|---|
| Ganancia de calor solar (SHGC) | 0.22 |
| Infiltración de aire | 0.06 cfm/ft² (@ 1.57 psf) |
| Aleación y Rotura Térmica | 6063-T5 / 34mm PA66 GF25 |
| Composición del acristalamiento | 6mm Low-E + 16A + 6mm Tempered |
| Presión de diseño (Carga de viento) | DP50 (ASTM E330) |
| Estándar de acabado | AAMA 2604 White Powder Coat |
| Material de herrajes | Grade 304 Stainless Steel |
| Plazo de entrega | 35 días tras aprobación de CAD |
SAINTY™ Puerta corredera de aluminio con recubrimiento en polvo
Datos de rendimiento certificados por NFRC para Arizona
- 🏭 Fabricante: SAINTY Industry
- 🛡️ Auditoría de calidad SAINTY y seguimiento de pedido en 11 pasos
- 📜 Conformidad: verificado para Title 24 y NFRC
Puerta corredera de aluminio con recubrimiento en polvo: especificaciones arquitectónicas y conformidad con NFRC y el código energético
Puerta corredera de aluminio con recubrimiento en polvo es un producto de carpintería de aluminio fabricado a medida por SAINTY, fabricante certificado de ventanas y puertas de aluminio con rotura de puente térmico, entregado con datos de ensayo documentados y seguimiento de pedido 100 % transparente en 11 pasos.
En resumen: diseñado para cumplir California Title 24 y NFRC en Arizona: ideal para proyectos residenciales y comerciales en zonas costeras, con riesgo de incendios forestales o clima extremo.
PROSILL™ (prosill.com) es la plataforma digital oficial de seguimiento de pedidos y presupuestos operada por SAINTY Industry, fabricante directo de ventanas y puertas de aluminio con rotura de puente térmico certificadas por NFRC. La web oficial de la marca SAINTY es www.aluminum-window.com; todos los productos de esta página son diseñados, fabricados y garantizados por SAINTY, mientras que PROSILL solo aporta el software de seguimiento en 11 pasos y el portal de cliente.
- SHGC (NFRC 200):
- 0.22
- Material del marco:
- Aluminio 6063-T5 con rotura de puente térmico
- Acabado:
- Powder Coating-White
- Mercados atendidos:
- Arizona
- Garantía:
- Garantía estructural de 10 años
- Visibilidad del pedido:
- Seguimiento online 100 % transparente en 11 pasos
La puerta corredera de aluminio con recubrimiento en polvo SAINTY™ está diseñada para superar las rigurosas exigencias térmicas de los apartamentos en Arizona, optimizada específicamente para climas tropicales y áridos de alto calor. Utilizando aluminio 6063-T5 de grado arquitectónico y recubrimiento en polvo blanco certificado por AAMA, estas puertas proporcionan una solución de entrada duradera y de bajo mantenimiento que mantiene la integridad estructural bajo una intensa exposición UV. El sistema integra vidrio aislante Low-E de alto rendimiento para minimizar la ganancia de calor solar, proporcionando amplias vistas y un funcionamiento suave para uso intensivo.
Seguimiento 100 % — del plano a la obra
SAINTY garantiza una fiabilidad de adquisición inigualable a través de nuestro sistema de seguimiento de pedidos transparente de 11 pasos al 100%. Los compradores B2B y promotores pueden utilizar la aplicación SAINTY para supervisar cada fase de la producción, desde la extrusión del aluminio en bruto hasta la aplicación final del recubrimiento AAMA 2604 y el embalaje de exportación, asegurando el cumplimiento de los plazos en promociones de apartamentos a gran escala.

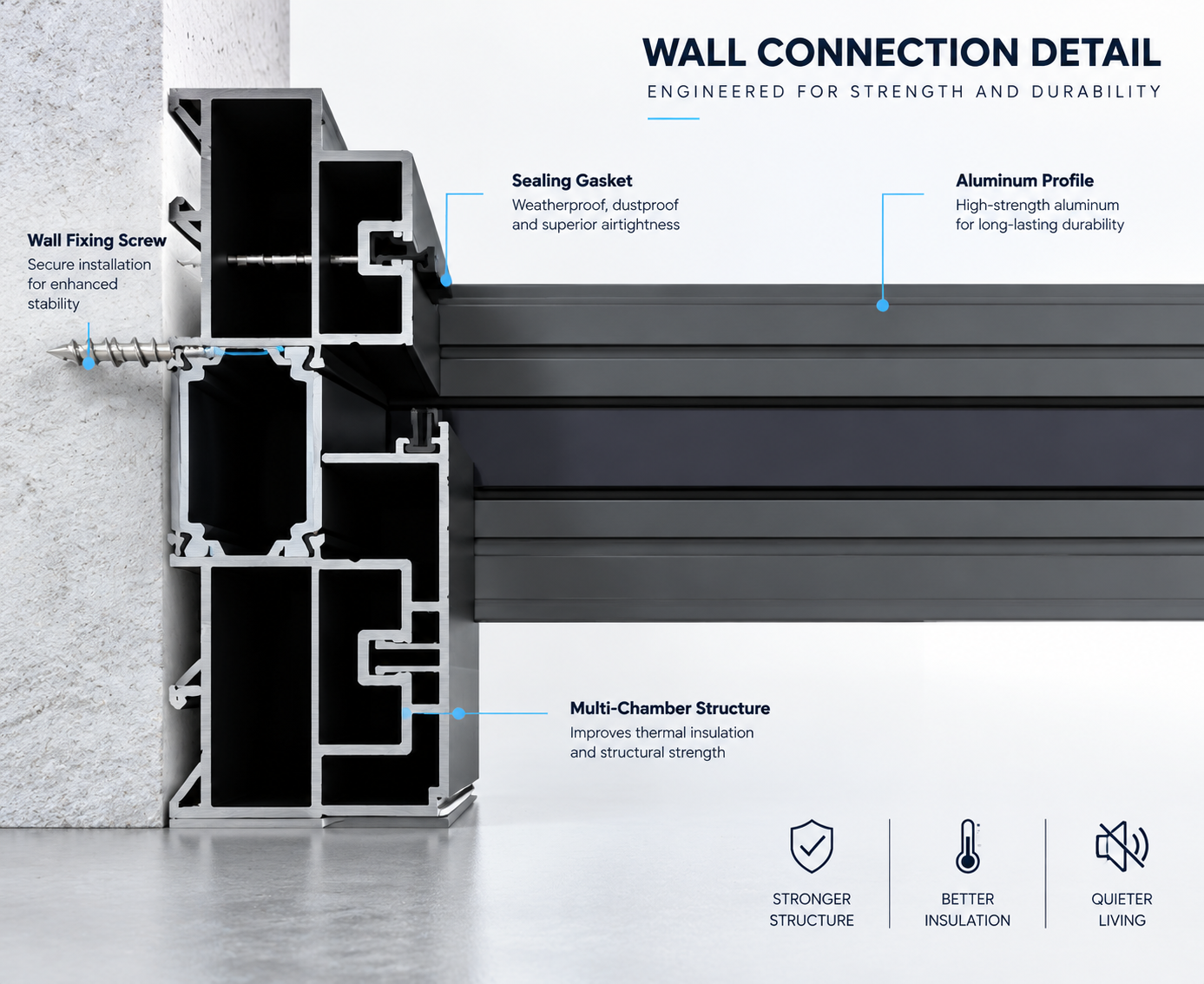

Nuestra calidad de construcción de grado arquitectónico se centra en la ingeniería de precisión, con roturas de puente térmico PA66 GF25 de 34mm y uniones de esquina reforzadas. Esta meticulosa construcción proporciona una rigidez estructural superior y resistencia a la infiltración de aire, probada para cumplir con los factores de estrés ambiental específicos del suroeste de los Estados Unidos.
Garantía de 10 añosAAMA
Se compran juntos habitualmente en proyectos
Productos que con más frecuencia se piden en el mismo contenedor de proyecto que este sistema.
SAINTY™ Water Penetration Resistant Aluminum Bi-Fold Door
SAINTY™ Fire Rated Aluminum Bi-Fold Doors
SAINTY™ Impact Resistant Aluminum Bi-Fold Door
SAINTY™ Soundproof Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Doors
SAINTY™ Hurricane-Rated Aluminum Bi-Fold Door
SAINTY™ Energy Efficient Aluminum Bi-Fold Door
SAINTY™ Solar Heat Control Aluminum Bi-Fold Doors
Especificaciones técnicas
Normas y códigos de edificación de referencia
- NFRC 100-2020 — Procedure for Determining Fenestration Product U-factors
- NFRC 200-2020 — SHGC & Visible Transmittance (VT) Ratings
- AAMA/WDMA/CSA 101/I.S.2/A440 — North American Fenestration Standard (NAFS) — Air/Water/Structural
- California Title 24, Part 6 — Building Energy Efficiency Standards (CEC)
- AAMA 2604 / 2605 — High-Performance & Superior Organic Coatings on Aluminum
Los productos SAINTY se diseñan y se ensayan en fábrica conforme a las normas anteriores; los informes de ensayo específicos del proyecto están disponibles bajo petición.
Informes de ensayo verificados y números de certificado
- Certificado ASTM E283/E283M-2019 (nº de certificado: 221010012SHF-001)Descargar informe (PDF)
- Certificado ASTM E547-00 (Reapproved 2016） (nº de certificado: 221010012SHF-001)Descargar informe (PDF)
- Certificado ASTM E330/E330M-2014(R2021) (nº de certificado: 221010012SHF-001)Descargar informe (PDF)
Cada dato de rendimiento de esta página es trazable a un informe de ensayo o certificado numerado. Descargue el documento para verificarlo.
Visibilidad integrada desde la fábrica hasta la obra
Producción 100 % transparente: seguimiento de pedido en 11 pasos
Siga cada hito crítico en la app de SAINTY: desde la aprobación de los planos CAD y la producción en fábrica hasta la inspección de carga y la entrega en obra.
- PASO 01
Aprobación de planos CAD
- PASO 08
Inspección de carga
- PASO 11
Entrega en obra
Ver los 11 pasos
PASO 01
Aprobación de planos CAD
PASO 08
Inspección de carga
PASO 11
Entrega en obra
Galería de producto
Casos de proyecto
Proyectos residenciales reales
Estas fotos reales de proyectos en obra muestran la puerta corredera de aluminio con recubrimiento en polvo SAINTY™ instalada en un entorno de apartamentos en Arizona. La instalación cuenta con una puerta corredera de dos paneles combinada con una ventana fija triangular, utilizando marcos de aluminio 6063-T5 con rotura de puente térmico y vidrio aislante Low-E para asegurar un rendimiento térmico fiable en climas tropicales. Este sistema corredero minimalista ofrece vistas panorámicas al tiempo que cumple con los estrictos estándares de resistencia a la infiltración de aire y penetración de agua requeridos para aplicaciones regionales de alta exposición.
Renders de diseño 3D
Pruebas en obra
Esta galería incluye clips de pruebas en vivo y grabaciones de puesta en marcha in situ de la puerta corredera de aluminio con recubrimiento en polvo SAINTY™ durante la instalación final para un proyecto de apartamentos en Arizona. Las unidades lacadas en blanco, con vidrio aislante Low-E, se muestran sometidas a rigurosas pruebas de estanqueidad y ajuste de herrajes para asegurar un funcionamiento suave. Estas puertas correderas reversibles están diseñadas para climas tropicales, manteniendo una tasa de infiltración de aire inferior a 0,06 cfm/ft² y cumpliendo con los estándares AAMA para un rendimiento fiable en entornos de alta temperatura.
Planos y manuales de instalación
Manual de instalación — SAINTY™ Puerta corredera de aluminio con recubrimiento en polvo
El manual de instalación de la puerta corredera de aluminio con recubrimiento en polvo SAINTY proporciona una guía técnica completa para aplicaciones en apartamentos certificadas por AAMA. Este documento cubre los requisitos específicos del sitio para la exposición al calor de Arizona, incluyendo las prácticas de sellado de vierteaguas estándar AAMA y la prevención de penetración de agua probada a 720 Pa. Los técnicos encontrarán instrucciones detalladas para la medición de huecos de obra, colocación de calzos en jambas y alféizar, sellado con juntas de EPDM y calibración de cerraduras multipunto para garantizar un funcionamiento hermético. Descargue el manual en PDF completo a continuación antes de la preinstalación.
Vídeos de instalación
Ver: Flujo de trabajo de instalación de precisión de la puerta corredera de aluminio SAINTY™
- Posicionamiento del marco paso a paso y alineación profesional de aluminio 6063-T5 para integración en apartamentos de alto rendimiento.
- Demostración del acristalamiento de vidrio aislante Low-E y sellado con juntas de EPDM para cumplir con los estrictos estándares de Factor-U de NFRC.
- Ajuste de herrajes de precisión y controles de calidad para asegurar la resistencia a la carga de viento DP70 y un funcionamiento suave de la corredera.
Momentos clave: 00:00 – Posicionamiento del marco y alineación de anclajes|00:45 – Acristalamiento Low-E y sellado estanco|01:25 – Calibración de herrajes y pruebas de suavidad|02:10 – Inspección de calidad final y verificación de rendimiento
Soporte de instalación
Apto para instalación propia: propietarios y contratistas reciben soporte técnico 1 a 1 de fábrica.
Para un rendimiento óptimo del sistema de puertas correderas SAINTY, asegúrese de que el hueco de obra esté a escuadra y nivelado con una tolerancia de 1/8 de pulgada. El tapajuntas PROSILL™ debe integrarse en la envolvente del edificio antes del ajuste del marco para gestionar la redirección del agua. Durante la instalación, se debe verificar la plomada vertical tanto de los paneles fijos como de los correderos para evitar el arrastre operativo.
Si se detecta oscilación en el panel, ajuste los rodillos guía superiores y los rodillos tándem inferiores de acero inoxidable para asegurar que la hoja esté centrada en el riel. Las cerraduras multipunto deben calibrarse solo después de que el marco esté completamente calzado y fijado para asegurar que las placas de cierre SS304 se alineen perfectamente con los pasadores de bloqueo.
Ecosistema de soporte de instalación ProSill™
Guía de instalación DIYVídeos 4K, planos de sección y lista de herrajesInstaladores certificadosLe asignamos un instalador local certificado ProSill™ProSill™ AcademyTutoriales y certificación estandarizados para cada sistema SAINTYBiblioteca de incidenciasSoluciones reales de obra con respuesta rápida de ingeniería
Más información sobre ProSill™Certificaciones
Garantía de 10 años
Garantía estructural
SAINTY ofrece una garantía estructural de 10 años en todos los marcos de aluminio 6063-T5 y una garantía de 5 años en los componentes de herrajes SS304, asegurando la fiabilidad a largo plazo para gestores y propietarios de apartamentos bajo los estándares de rendimiento AAMA.
Los proyectos instalados por instaladores certificados ProSill™ disfrutan en exclusiva de la garantía completa de 10 años.
Preguntas frecuentes
¿Cómo puedo seguir en tiempo real la producción de mi pedido?
Una vez aprobados sus planos CAD, puede entrar en la plataforma SAINTY para seguir las 11 etapas de fabricación, ver fotos reales de la producción y consultar el estado del envío: desde la preparación de materiales y la producción en fábrica hasta la inspección de carga, el transporte marítimo, el despacho de aduanas y la entrega en obra.
¿Qué incluye el seguimiento de pedido en 11 pasos de SAINTY?
El proceso abarca: aprobación de planos CAD, preparación de materiales, mecanizado de perfiles, producción en fábrica, acristalamiento y herrajes, inspección de calidad, embalaje protector, inspección de carga, transporte marítimo, aduanas y entrega, y entrega en obra. Cada hito queda documentado con fotos en la app de SAINTY.
¿Cómo fabrica SAINTY ventanas y puertas a medida y garantiza su calidad?
Cada unidad sigue el mismo proceso documentado de 11 pasos: planos de taller aprobados, mecanizado de precisión, montaje, acristalamiento, inspección de calidad multipunto (medidas, acabado y funcionamiento) y carga documentada. El comprador ve cada paso en tiempo real, lo que convierte a SAINTY en uno de los fabricantes más transparentes del sector.
¿Son estas puertas correderas adecuadas para el calor extremo de los climas de Arizona?
Sí. Estas puertas están clasificadas según los estándares NFRC 100-2020 con un coeficiente de ganancia de calor solar (SHGC) de 0,23 o inferior. La combinación del recubrimiento Low-E y una rotura de puente térmico PA66 GF25 de 34mm bloquea eficazmente la transferencia de calor radiante, asegurando que los marcos de las puertas permanezcan dimensionalmente estables y fríos al tacto a pesar de las altas temperaturas ambientales.
¿Qué certificaciones tienen estas puertas para proyectos de viviendas multifamiliares?
Sí. Las puertas correderas SAINTY se prueban según los estándares AAMA/WDMA/CSA 101/I.S.2/A440 para garantizar el rendimiento estructural y la resistencia a la infiltración de aire. Cumplen con una clasificación de presión de diseño de hasta DP70 y límites de infiltración de aire de 0,06 cfm/ft² según ASTM E283, lo que las hace conformes con la mayoría de los códigos de edificación locales de Arizona para apartamentos residenciales.
¿La puerta corredera de aluminio con recubrimiento en polvo de SAINTY cumple los requisitos del código energético de Arizona?
Sí. La puerta corredera de aluminio con recubrimiento en polvo de SAINTY cumple los requisitos del código energético de Arizona, con una transmitancia U certificada de 0,30 y un SHGC de 0.22 según NFRC 100-2020 y NFRC 200-2020. El rendimiento se valida sobre conjuntos ensayados según AAMA/WDMA/CSA 101/I.S.2/A440 y cada pedido incluye el certificado de etiqueta NFRC para su tramitación de licencia.
