| Factor U | 0.28 (NFRC 100-2020) |
|---|---|
| SHGC | 0.22 |
| Infiltración de aire | ≤ 0.06 cfm/ft² (ASTM E283) |
| Resistencia al agua | 720 Pa (ASTM E547) |
| Aleación y Rotura Térmica | 6063-T5 | 24mm PA66 GF25 |

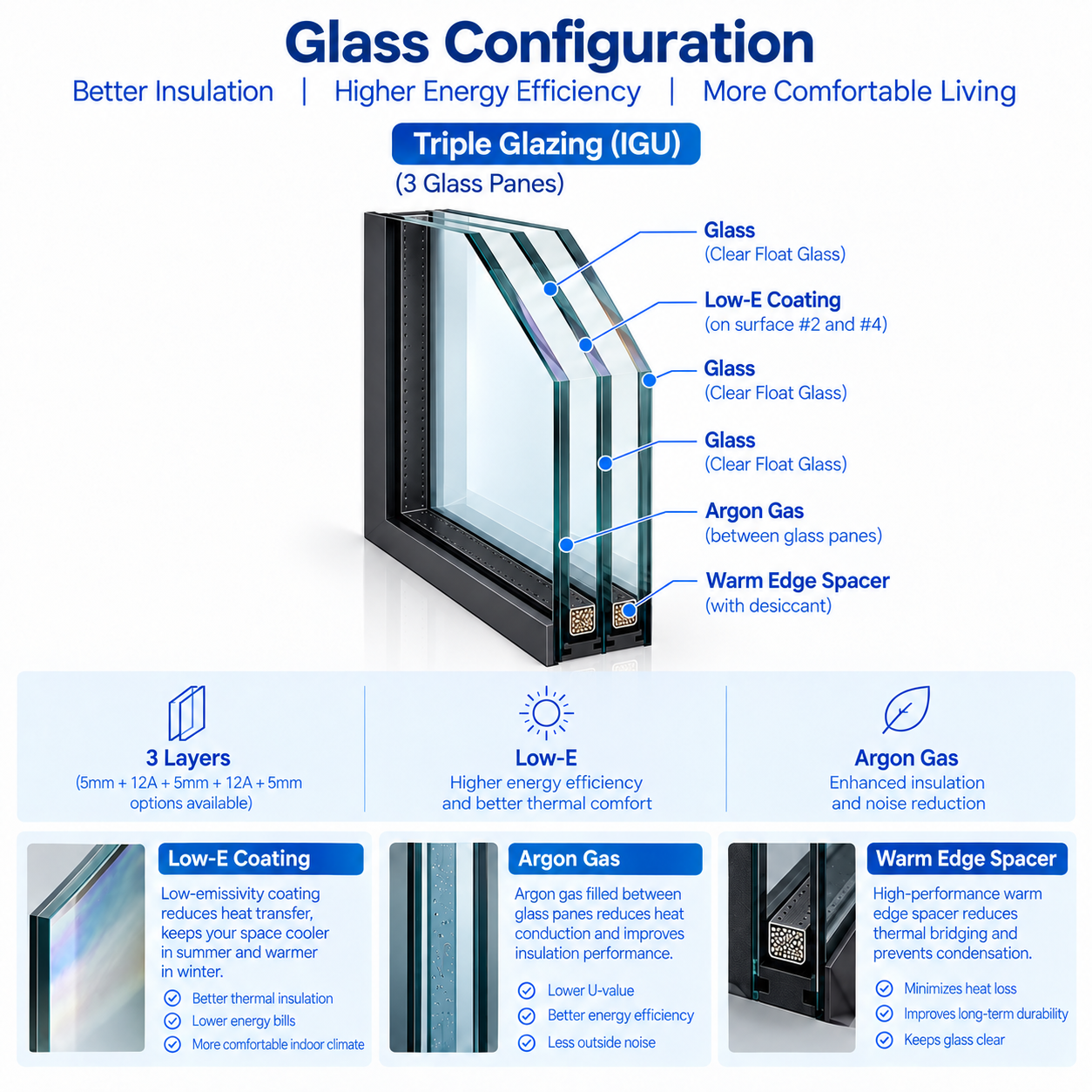

| Composición del vidrio | 5mm+12A+5mm+12A+5mm Triple panel |

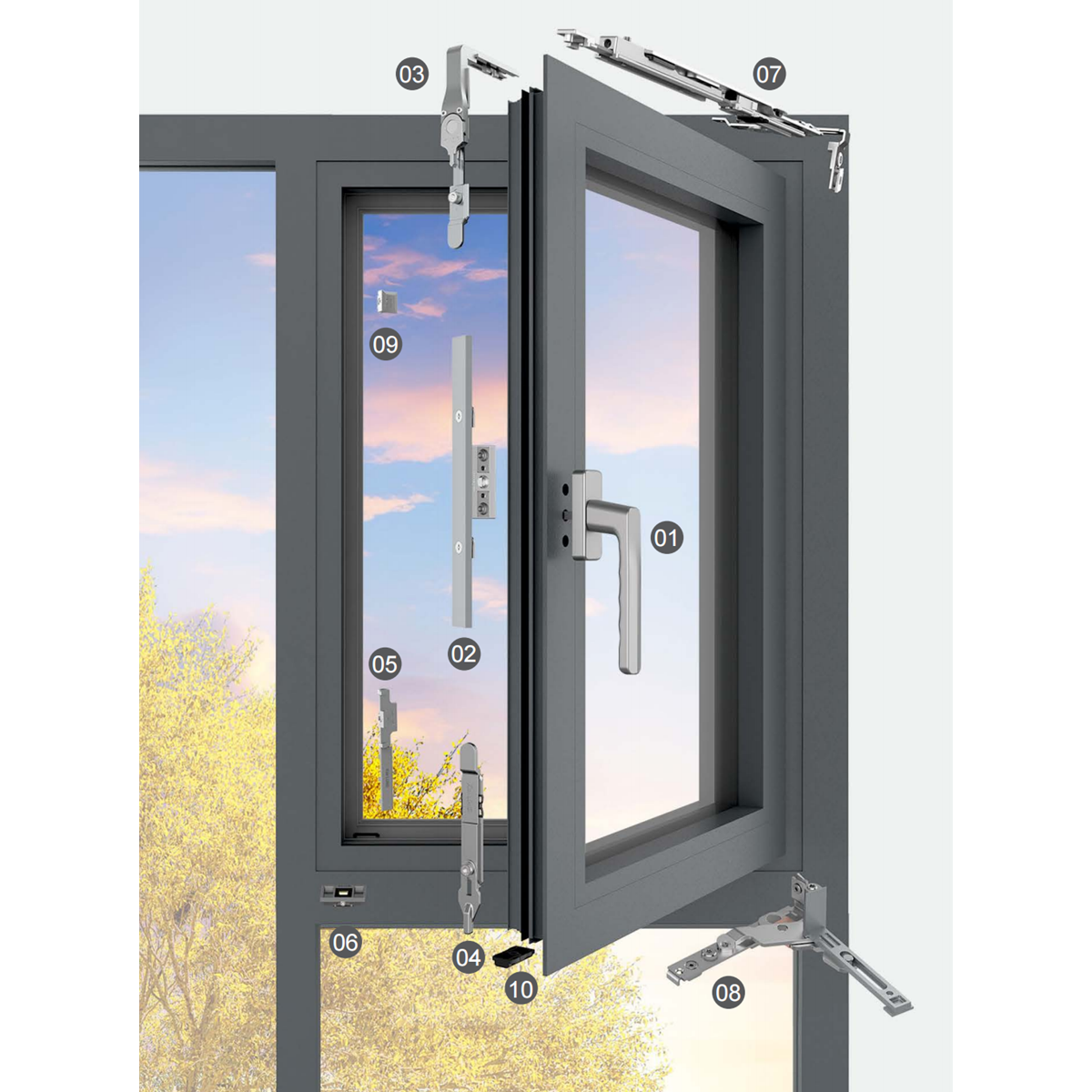

| Herrajes | Cierre de acero inoxidable 304 |
| Acabado | Recubrimiento en polvo Crema (AAMA 2604) |
| Plazo de entrega | 30-45 días tras aprobación de CAD |

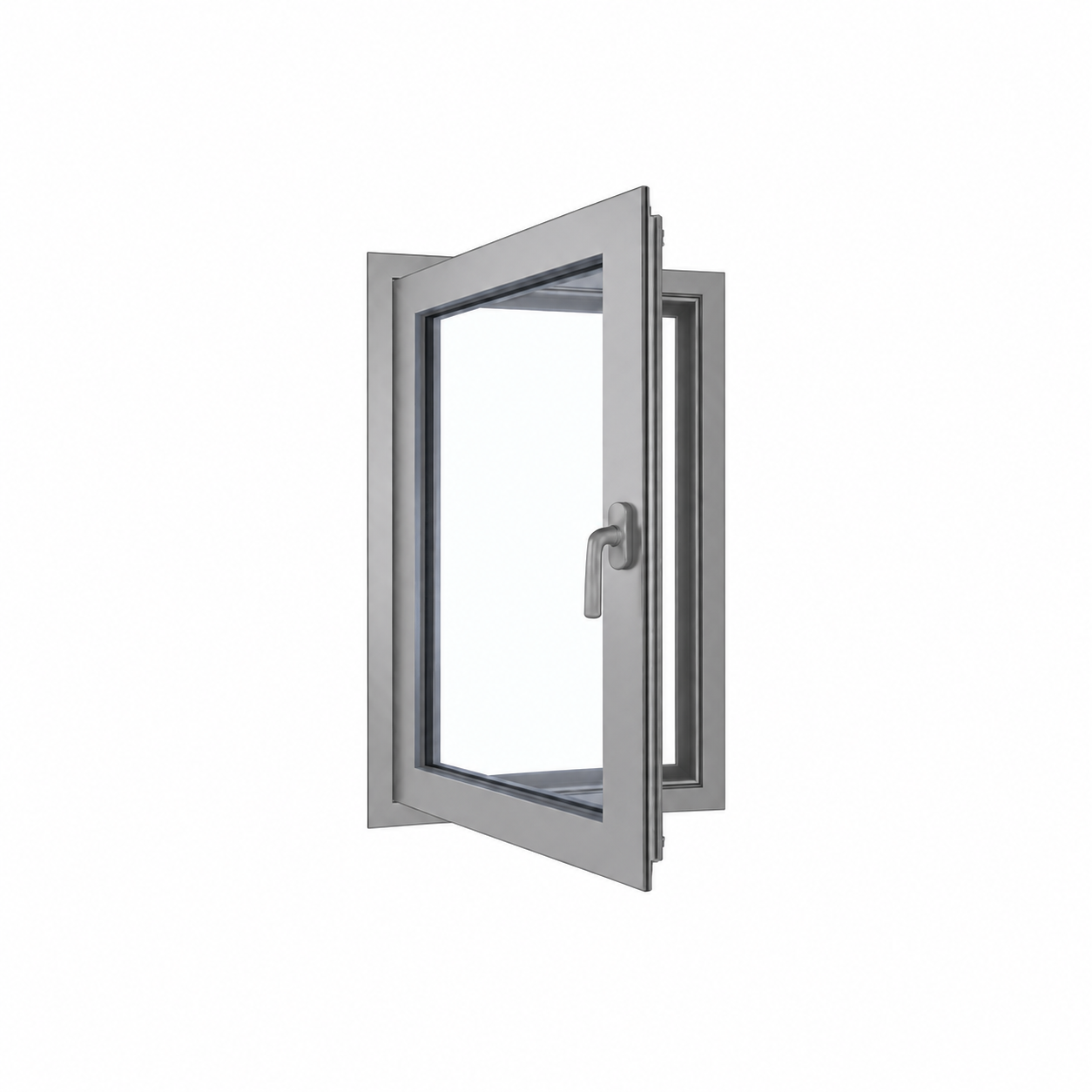

SAINTY™ Ventana practicable de aluminio con recubrimiento en polvo
Datos de rendimiento certificados por NFRC para California
- 🏭 Fabricante: SAINTY Industry
- 🛡️ Auditoría de calidad SAINTY y seguimiento de pedido en 11 pasos
- 📜 Conformidad: verificado para Title 24 y NFRC
Ventana practicable de aluminio con recubrimiento en polvo: especificaciones arquitectónicas y conformidad con California Title 24
Ventana practicable de aluminio con recubrimiento en polvo es un producto de carpintería de aluminio fabricado a medida por SAINTY, fabricante certificado de ventanas y puertas de aluminio con rotura de puente térmico, entregado con datos de ensayo documentados y seguimiento de pedido 100 % transparente en 11 pasos.
En resumen: diseñado para cumplir California Title 24 y NFRC en California: ideal para proyectos residenciales y comerciales en zonas costeras, con riesgo de incendios forestales o clima extremo.
PROSILL™ (prosill.com) es la plataforma digital oficial de seguimiento de pedidos y presupuestos operada por SAINTY Industry, fabricante directo de ventanas y puertas de aluminio con rotura de puente térmico certificadas por NFRC. La web oficial de la marca SAINTY es www.aluminum-window.com; todos los productos de esta página son diseñados, fabricados y garantizados por SAINTY, mientras que PROSILL solo aporta el software de seguimiento en 11 pasos y el portal de cliente.
- SHGC (NFRC 200):
- 0.22
- Material del marco:
- Aluminio 6063-T5 con rotura de puente térmico
- Acabado:
- Powder Coating-Cream
- Mercados atendidos:
- California
- Garantía:
- Garantía estructural de 10 años
- Visibilidad del pedido:
- Seguimiento online 100 % transparente en 11 pasos
Las ventanas practicables de aluminio con recubrimiento en polvo de SAINTY™ proporcionan ventilación de alto rendimiento y durabilidad a prueba de viento para cocinas en California. Diseñadas con un robusto sistema de rotura de puente térmico y vidrio aislante de triple panel, estas ventanas cumplen con los estrictos requisitos energéticos del Title 24, ofreciendo una estética en color crema ideal para diseños arquitectónicos modernos.
Seguimiento 100 % — del plano a la obra
Arquitectos y constructores se benefician de un seguimiento de pedido 100% transparente en 11 pasos, que permite el monitoreo visual en tiempo real de la línea de producción a través de la aplicación dedicada de SAINTY. Desde la aprobación inicial del CAD hasta el embalaje final, cada hito se documenta con fotos en vivo del sitio para garantizar la certeza del cronograma y el cumplimiento de la calidad.

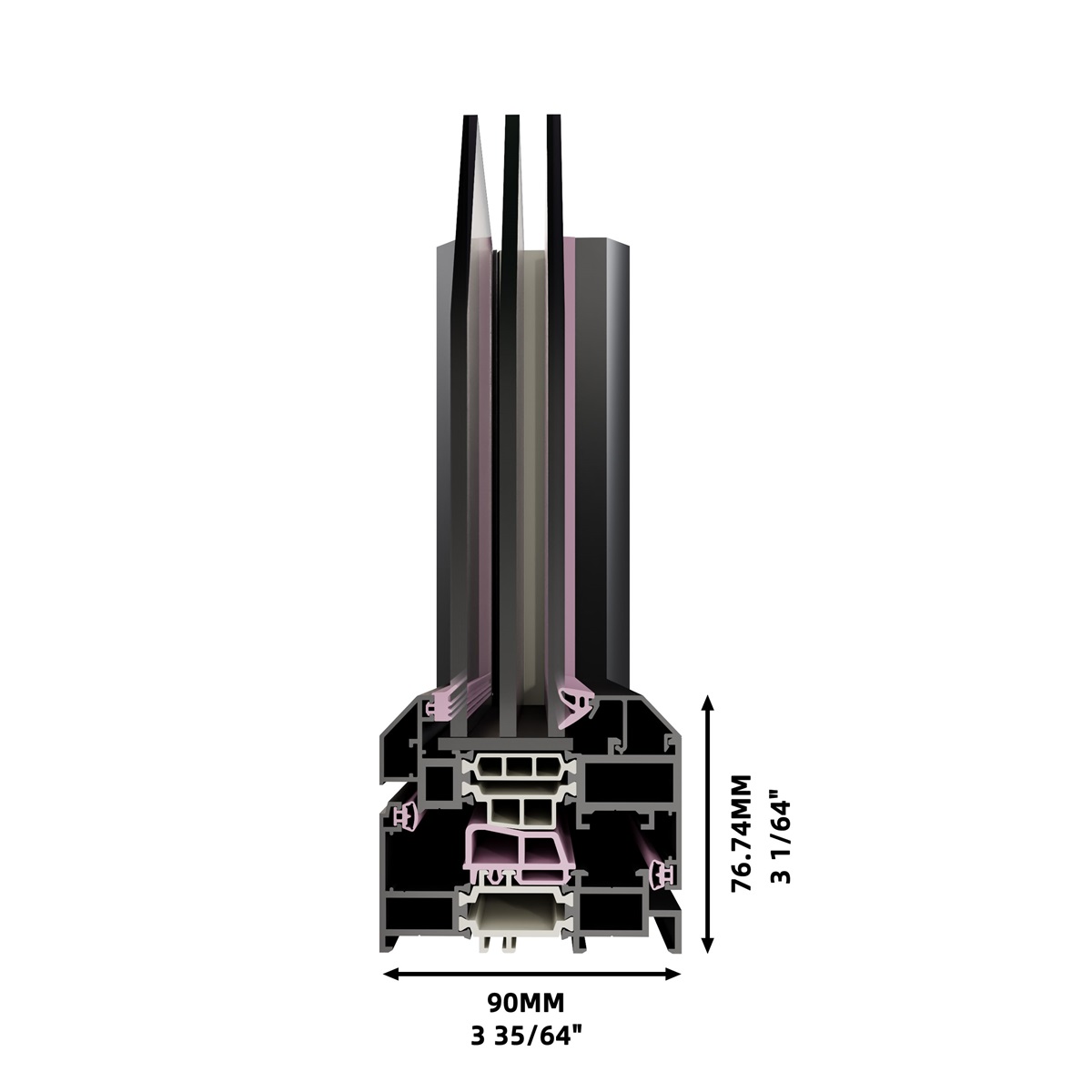

Nuestras ventanas practicables cuentan con perfiles de aluminio 6063-T5 de grado arquitectónico con roturas de puente térmico de PA66 GF25 de 24 mm. El recubrimiento en polvo color crema se aplica según los estándares AAMA 2604, lo que garantiza la retención del color a largo plazo y la resistencia a la degradación por rayos UV en entornos expuestos de California.
Garantía de 10 añosAS2047，NFRC，TAS 201，TAS 202，TAS 203，Florida Building Code (HVHZ)，Miami‑Dade County Test Protocol，Florida Building Code (FBC)
Se compran juntos habitualmente en proyectos
Productos que con más frecuencia se piden en el mismo contenedor de proyecto que este sistema.
SAINTY™ Water Penetration Resistant Aluminum Bi-Fold Door
SAINTY™ Fire Rated Aluminum Bi-Fold Doors
SAINTY™ Impact Resistant Aluminum Bi-Fold Door
SAINTY™ Soundproof Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Doors
SAINTY™ Hurricane-Rated Aluminum Bi-Fold Door
SAINTY™ Energy Efficient Aluminum Bi-Fold Door
SAINTY™ Solar Heat Control Aluminum Bi-Fold Doors
Especificaciones técnicas
Normas y códigos de edificación de referencia
- NFRC 100-2020 — Procedure for Determining Fenestration Product U-factors
- NFRC 200-2020 — SHGC & Visible Transmittance (VT) Ratings
- AAMA/WDMA/CSA 101/I.S.2/A440 — North American Fenestration Standard (NAFS) — Air/Water/Structural
- California Title 24, Part 6 — Building Energy Efficiency Standards (CEC)
- AAMA 2604 / 2605 — High-Performance & Superior Organic Coatings on Aluminum
Los productos SAINTY se diseñan y se ensayan en fábrica conforme a las normas anteriores; los informes de ensayo específicos del proyecto están disponibles bajo petición.
Informes de ensayo verificados y números de certificado
- Certificado FLORIDA BUILDING CODE TEST REPORT (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado TAS 202TAS 201/203 (Large Mis) (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado TAS 202(Structural only)TAS 201/203 (Large Missile) (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado TAS 201/203 (Large Missile) (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado MIAMI DADE Test (nº de certificado: 260616014SHF-001)Descargar informe (PDF)
Cada dato de rendimiento de esta página es trazable a un informe de ensayo o certificado numerado. Descargue el documento para verificarlo.
Visibilidad integrada desde la fábrica hasta la obra
Producción 100 % transparente: seguimiento de pedido en 11 pasos
Siga cada hito crítico en la app de SAINTY: desde la aprobación de los planos CAD y la producción en fábrica hasta la inspección de carga y la entrega en obra.
- PASO 01
Aprobación de planos CAD
- PASO 08
Inspección de carga
- PASO 11
Entrega en obra
Ver los 11 pasos
PASO 01
Aprobación de planos CAD
PASO 08
Inspección de carga
PASO 11
Entrega en obra
Casos de proyecto
Proyectos residenciales reales

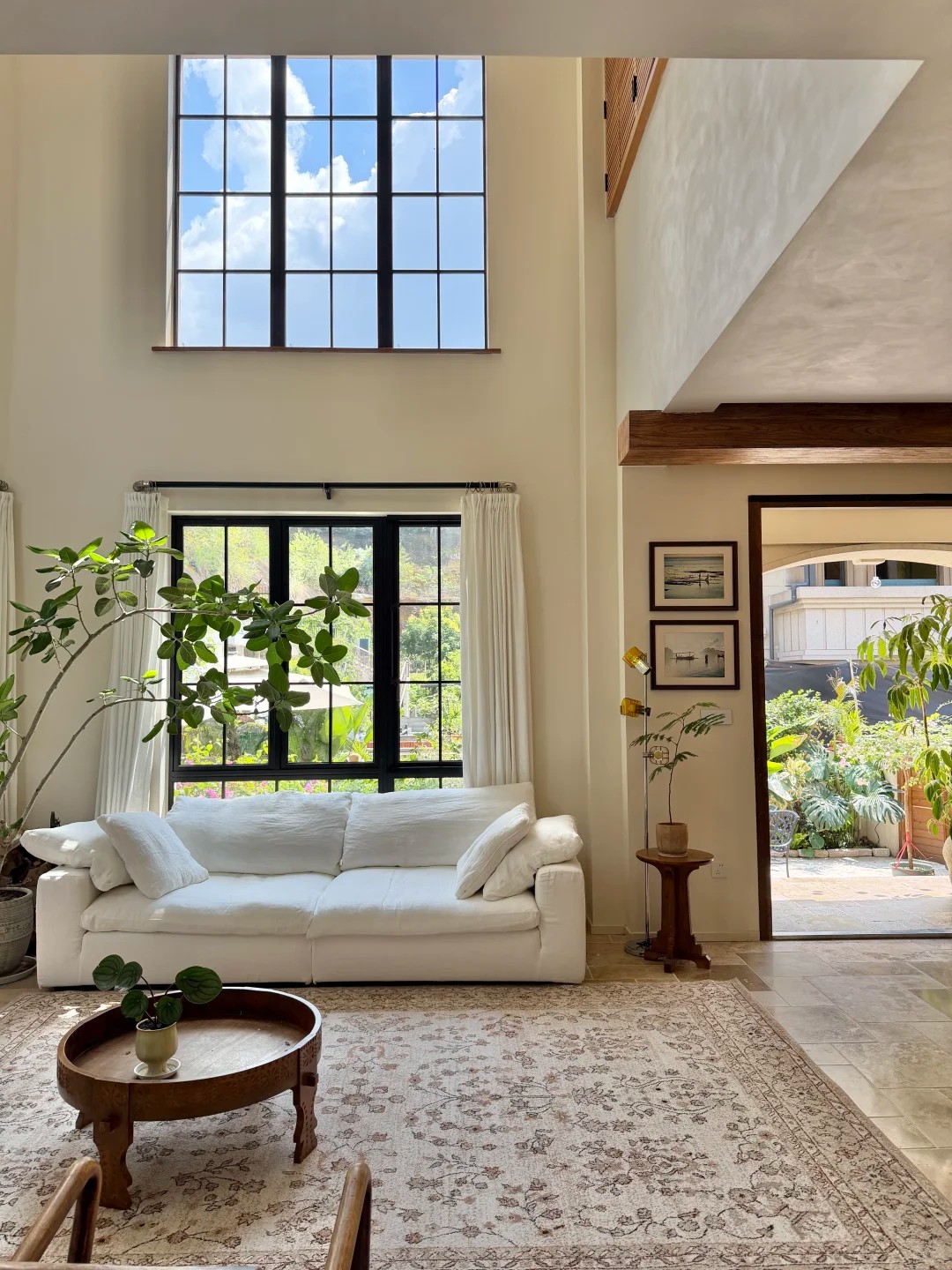

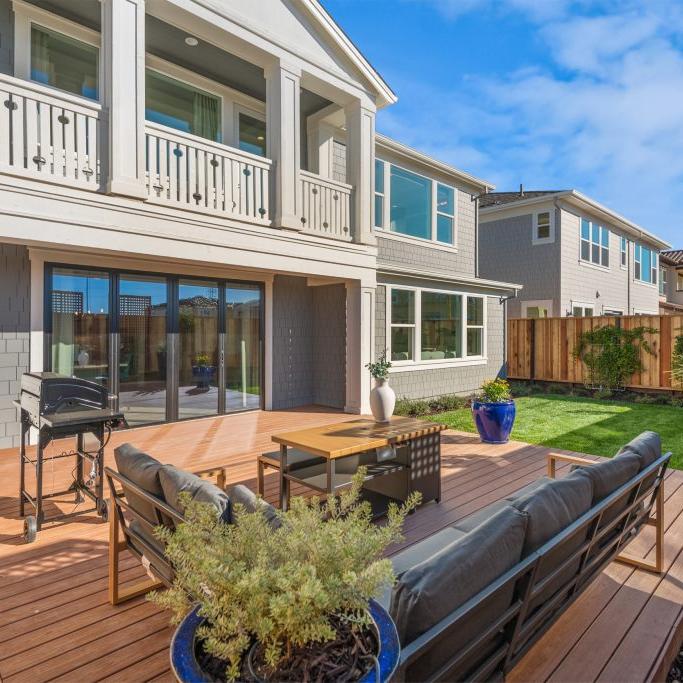

Estas fotos de proyectos instalados muestran ventanas practicables de aluminio SAINTY™ integradas a la perfección en una cocina moderna de California. Con un duradero recubrimiento en polvo crema y vidrio aislante de triple panel, estas unidades ofrecen un rendimiento excepcional contra el viento con un Factor U entre 0.20 y 0.32. La galería destaca la versatilidad de nuestras configuraciones de ventanas oscilobatientes y fijas combinadas con puertas correderas, todas fabricadas con aluminio 6063-T5 y rotura de puente térmico para cumplir con los rigurosos estándares AS2047.
Renders de diseño 3D
Estos renders de diseño 3D muestran la ventana practicable de aluminio SAINTY™ configurada para una cocina en California antes de comenzar la fabricación. La visualización destaca el acabado en polvo crema y el vidrio aislante de triple panel, diseñado para resistir el viento. El diseño incorpora herrajes de cierre duraderos y marcos de aleación de aluminio 6063-T5, asegurando que el sistema cumpla con los requisitos estructurales para proyectos residenciales modernos manteniendo la armonía estética.
Pruebas en obra
Esta galería presenta clips de pruebas en vivo y fotos capturadas durante la puesta en marcha de las ventanas practicables de aluminio de SAINTY. Diseñadas para cocinas en California, estas unidades con acabado crema cuentan con triple vidrio aislante y herrajes de acero inoxidable para garantizar un sellado a prueba de viento. El metraje destaca las pruebas de rendimiento en condiciones reales, demostrando cómo los marcos de aluminio 6063-T5 y las roturas térmicas de 24 mm proporcionan integridad estructural y eficiencia energética.
Planos y manuales de instalación
Manual de instalación — SAINTY Ventana practicable de aluminio con recubrimiento en polvo
El manual técnico de las ventanas practicables de aluminio SAINTY proporciona orientación esencial para el cumplimiento del código energético Title 24 de California y la instalación bajo estándares AAMA. El documento detalla la prevención de penetración de agua probada a 720 Pa mediante la alineación correcta de las vías de drenaje. Los procedimientos técnicos incluyen mediciones de huecos, colocación de calzos en jambas y alféizar, sellado con juntas de EPDM y calibración de cierres multipunto para un rendimiento hermético. Descargue el manual PDF completo antes de iniciar la obra.
Vídeos de instalación
Ver: Fabricación de ventanas practicables y pruebas de resistencia al viento
- Recorrido visual del proceso de fabricación de 11 pasos, incluyendo el corte CNC de precisión de perfiles de aluminio 6063-T5 e inserción de rotura térmica PA66.
- Demostración de la instalación de juntas EPDM y sellado de triple vidrio para lograr una calificación de infiltración de aire de 0.06 cfm/ft².
- Pruebas in situ de resistencia al viento y penetración de agua que muestran el sistema de cierre manteniendo la integridad estructural bajo cargas DP70.
Momentos clave: 00:45 – Ensamblaje de rotura de puente térmico|01:30 – Aplicación de recubrimiento en polvo|02:15 – Pruebas de estanqueidad al agua
Soporte de instalación
Apto para instalación propia: propietarios y contratistas reciben soporte técnico 1 a 1 de fábrica.
Para la instalación de ventanas practicables en cocinas, las mediciones precisas del hueco de obra son vitales. Si se detecta una filtración de aire o luz en el lado del cierre tras la instalación, priorice el ajuste de las bisagras de la hoja y el enganche del pestillo en lugar del marco. El sistema ProSill™ recomienda la colocación de calzos en las esquinas y puntos medios de las jambas para mantener la escuadría, seguido de la calibración de la junta de EPDM para asegurar el sellado hermético requerido por el Title 24.
Ecosistema de soporte de instalación ProSill™
Guía de instalación DIYVídeos 4K, planos de sección y lista de herrajesInstaladores certificadosLe asignamos un instalador local certificado ProSill™ProSill™ AcademyTutoriales y certificación estandarizados para cada sistema SAINTYBiblioteca de incidenciasSoluciones reales de obra con respuesta rápida de ingeniería
Más información sobre ProSill™Certificaciones
- AS2047，NFRC，TAS 201，TAS 202，TAS 203，Florida Building Code (HVHZ)，Miami‑Dade County Test Protocol，Florida Building Code (FBC)
Garantía de 10 años
Garantía estructural
SAINTY™ ofrece una garantía estructural de 10 años en la extrusión de aluminio y la integridad del marco, junto con una garantía de 5 años en los herrajes de cierre SS304 y los sellos de vidrio de triple panel, totalmente respaldada por los estándares de prueba AS2047 y NFRC 100-2020.
Los proyectos instalados por instaladores certificados ProSill™ disfrutan en exclusiva de la garantía completa de 10 años.
Preguntas frecuentes
¿Cómo puedo seguir en tiempo real la producción de mi pedido?
Una vez aprobados sus planos CAD, puede entrar en la plataforma SAINTY para seguir las 11 etapas de fabricación, ver fotos reales de la producción y consultar el estado del envío: desde la preparación de materiales y la producción en fábrica hasta la inspección de carga, el transporte marítimo, el despacho de aduanas y la entrega en obra.
¿Qué incluye el seguimiento de pedido en 11 pasos de SAINTY?

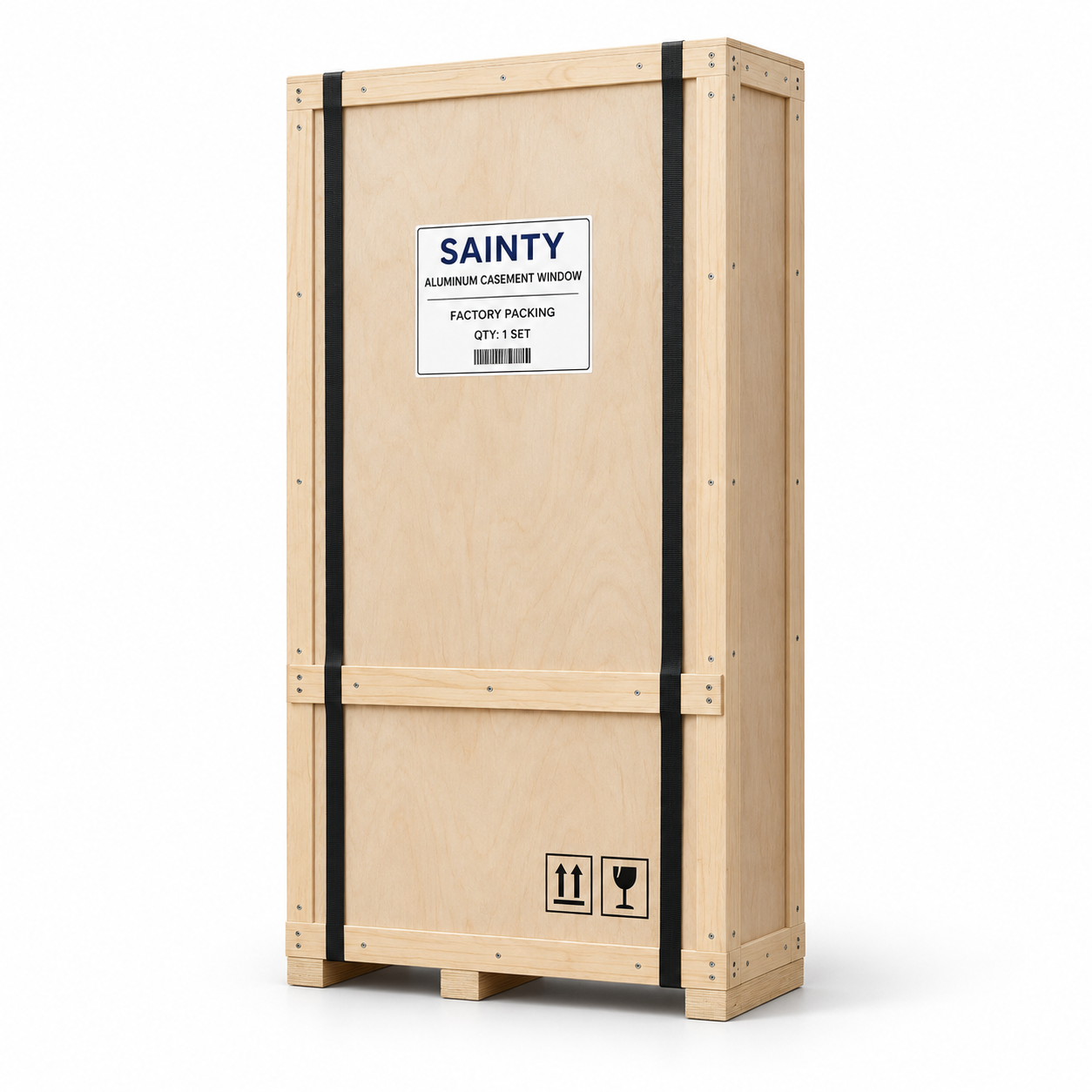

El proceso abarca: aprobación de planos CAD, preparación de materiales, mecanizado de perfiles, producción en fábrica, acristalamiento y herrajes, inspección de calidad, embalaje protector, inspección de carga, transporte marítimo, aduanas y entrega, y entrega en obra. Cada hito queda documentado con fotos en la app de SAINTY.
¿Cómo fabrica SAINTY ventanas y puertas a medida y garantiza su calidad?
Cada unidad sigue el mismo proceso documentado de 11 pasos: planos de taller aprobados, mecanizado de precisión, montaje, acristalamiento, inspección de calidad multipunto (medidas, acabado y funcionamiento) y carga documentada. El comprador ve cada paso en tiempo real, lo que convierte a SAINTY en uno de los fabricantes más transparentes del sector.
¿Cumplen estas ventanas con los códigos energéticos Title 24 de California?
Sí. Estas ventanas están diseñadas para superar los requisitos de California Title 24 Part 6. Utilizando triple vidrio aislante (5+12A+5+12A+5) y rotura de puente térmico certificada por NFRC, logramos un Factor U de hasta 0.28 y un SHGC inferior a 0.23, garantizando el cumplimiento legal y el confort térmico.
¿Qué rendimiento de carga de viento se puede esperar para instalaciones en cocinas con alta exposición?
Las ventanas practicables SAINTY se prueban según los estándares AAMA/WDMA/CSA 101/I.S.2/A440, logrando una clasificación de Presión de Diseño (DP) entre DP30 y DP70. Esto las hace adecuadas para cocinas con alta exposición al viento donde la integridad estructural y la resistencia a la infiltración de aire (probada a ≤ 0.06 cfm/ft²) son críticas.
¿Cómo se evita la penetración de agua en condiciones de lluvia intensa?
La resistencia a la penetración de agua está calificada con una presión de prueba mínima de 720 Pa (15 psf). Utilizamos un sistema de sellado de doble junta EPDM y herrajes de cierre multipunto para mantener un sello de compresión, evitando la entrada de humedad incluso durante tormentas severas.
¿La ventana practicable de aluminio con recubrimiento en polvo de SAINTY cumple California Title 24, Parte 6?
Sí. La ventana practicable de aluminio con recubrimiento en polvo de SAINTY cumple California Title 24, Parte 6, con una transmitancia U certificada de 0,30 y un SHGC de 0.22 según NFRC 100-2020 y NFRC 200-2020. El rendimiento se valida sobre conjuntos ensayados según AAMA/WDMA/CSA 101/I.S.2/A440 y cada pedido incluye el certificado de etiqueta NFRC para su tramitación de licencia.
