| Factor U (NFRC 100) | 0.28 Btu/h·ft²·°F |
|---|---|
| SHGC | 0.22 |
| Presión de diseño | DP70 (ASTM E330) |
| Penetración de agua | 720 Pa (15 psf) |
| Aleación y rotura térmica | 6063-T5 / 24mm PA66 GF25 |
| Composición del acristalamiento | 6mm Low-E + 12A + 6mm laminado |
| Infiltración de aire | 0.05 cfm/ft² |
| Material de herrajes | Acero inoxidable SS304 |
| Plazo de entrega | 35-45 días |
SAINTY™ Puerta plegable de aluminio resistente a impactos
0.28 Btu/h·ft²·°F para Florida
- 🏭 Fabricante: SAINTY Industry
- 🛡️ Auditoría de calidad SAINTY y seguimiento de pedido en 11 pasos
- 📜 Conformidad: verificado para Title 24 y NFRC
Puerta plegable de aluminio resistente a impactos: especificaciones arquitectónicas y conformidad con NFRC y el código energético
Puerta plegable de aluminio resistente a impactos es un producto de carpintería de aluminio fabricado a medida por SAINTY, fabricante certificado de ventanas y puertas de aluminio con rotura de puente térmico, entregado con datos de ensayo documentados y seguimiento de pedido 100 % transparente en 11 pasos.
En resumen: diseñado para cumplir 0.28 Btu/h·ft²·°F en Florida: ideal para proyectos residenciales y comerciales en zonas costeras, con riesgo de incendios forestales o clima extremo.
PROSILL™ (prosill.com) es la plataforma digital oficial de seguimiento de pedidos y presupuestos operada por SAINTY Industry, fabricante directo de ventanas y puertas de aluminio con rotura de puente térmico certificadas por NFRC. La web oficial de la marca SAINTY es www.aluminum-window.com; todos los productos de esta página son diseñados, fabricados y garantizados por SAINTY, mientras que PROSILL solo aporta el software de seguimiento en 11 pasos y el portal de cliente.
- SHGC (NFRC 200):
- 0.22
- Material del marco:
- Aluminio 6063-T5 con rotura de puente térmico
- Acabado:
- Powder Coating-Black
- Mercados atendidos:
- Florida
- Garantía:
- Garantía estructural de 10 años
- Visibilidad del pedido:
- Seguimiento online 100 % transparente en 11 pasos
La puerta plegable de aluminio resistente a impactos de SAINTY™ está diseñada para satisfacer las rigurosas exigencias estructurales de las villas costeras de Florida. Combinando roturas de puente térmico de alto rendimiento con acristalamiento con clasificación de impacto, estas puertas proporcionan transiciones fluidas entre espacios interiores y exteriores sin comprometer la seguridad ni la eficiencia energética. Cada unidad está diseñada para soportar cargas de viento extremas manteniendo un perfil arquitectónico elegante con acabado en recubrimiento de polvo negro de alta durabilidad.
Seguimiento 100 % — del plano a la obra
SAINTY garantiza la total transparencia del proyecto a través de nuestro sistema patentado de seguimiento de pedidos en 11 pasos al 100%. Desde el momento en que se finalizan sus planos CAD, puede acceder a la aplicación SAINTY para ver actualizaciones visuales en tiempo real de sus puertas en cada etapa de fabricación, incluyendo la extrusión, el ensamblaje y el control de calidad final, garantizando que el cronograma de su villa en Florida se mantenga según lo previsto.
Construidas con aluminio de grado arquitectónico 6063-T5 y roturas de puente térmico de 24mm PA66 GF25, nuestras puertas plegables ofrecen una integridad estructural superior. Utilizamos herrajes de acero inoxidable SS304 diseñados con precisión para garantizar un funcionamiento suave de los paneles de gran escala, incluso en entornos de aire salino, respaldados por rigurosas pruebas de fábrica según las normas ASTM.
Garantía de 10 añosFlorida Product Approval
Se compran juntos habitualmente en proyectos
Productos que con más frecuencia se piden en el mismo contenedor de proyecto que este sistema.

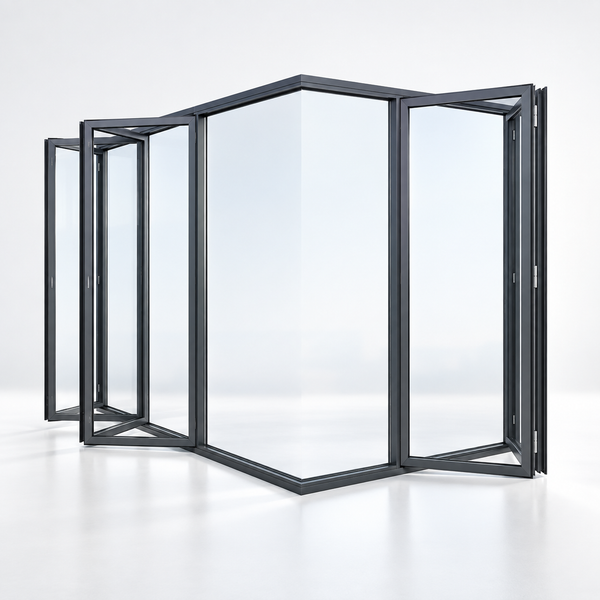

SAINTY™ Soundproof Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Doors
SAINTY™ Hurricane-Rated Aluminum Bi-Fold Door
SAINTY™ Energy Efficient Aluminum Bi-Fold Door
SAINTY™ Solar Heat Control Aluminum Bi-Fold Doors
SAINTY™ Thermally Broken Aluminum Bi-Fold Door
SAINTY™ Hurricane-Rated Aluminum Bi-Fold Doors
SAINTY™ Aluminum Bi-Fold Doors
Especificaciones técnicas
Normas y códigos de edificación de referencia
- NFRC 100-2020 — Procedure for Determining Fenestration Product U-factors
- NFRC 200-2020 — SHGC & Visible Transmittance (VT) Ratings
- AAMA/WDMA/CSA 101/I.S.2/A440 — North American Fenestration Standard (NAFS) — Air/Water/Structural
- California Title 24, Part 6 — Building Energy Efficiency Standards (CEC)
- AAMA 2604 / 2605 — High-Performance & Superior Organic Coatings on Aluminum
Los productos SAINTY se diseñan y se ensayan en fábrica conforme a las normas anteriores; los informes de ensayo específicos del proyecto están disponibles bajo petición.
Informes de ensayo verificados y números de certificado
- Certificado FLORIDA BUILDING CODE TEST REPORT (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado TAS 202(Structural only) (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado TAS 201/203 (Large Missile) (nº de certificado: FL48013)Descargar informe (PDF)
- Certificado MIAMI DADE Test (nº de certificado: 260616014SHF-001)Descargar informe (PDF)
Cada dato de rendimiento de esta página es trazable a un informe de ensayo o certificado numerado. Descargue el documento para verificarlo.
Visibilidad integrada desde la fábrica hasta la obra
Producción 100 % transparente: seguimiento de pedido en 11 pasos
Siga cada hito crítico en la app de SAINTY: desde la aprobación de los planos CAD y la producción en fábrica hasta la inspección de carga y la entrega en obra.
- PASO 01
Aprobación de planos CAD
- PASO 08
Inspección de carga
- PASO 11
Entrega en obra
Ver los 11 pasos
PASO 01
Aprobación de planos CAD
PASO 08
Inspección de carga
PASO 11
Entrega en obra
Casos de proyecto
Proyectos residenciales reales
Renders de diseño 3D
Estos renders de diseño 3D producidos antes de la fabricación muestran la puerta plegable de aluminio resistente a impactos SAINTY™ personalizada para aplicaciones en villas de lujo en Florida. El proyecto cuenta con un marco de aluminio 6063-T5 con recubrimiento de polvo negro, una configuración plegable 4+1 y vidrio aislante Low-E de doble panel para cumplir con los estándares de Florida Product Approval. Diseñados para la estética residencial de lujo, estos renders ilustran la transición panorámica continua y la durabilidad estructural requerida para el rendimiento resistente a impactos en entornos costeros.
Planos y manuales de instalación
Manual de instalación — SAINTY Puerta plegable de aluminio resistente a impactos
El manual de puertas plegables de aluminio resistentes a impactos SAINTY cubre las especificaciones de Florida Product Approval y los requisitos para zonas de huracanes de alta velocidad. Este documento detalla la práctica de tapajuntas de umbral estándar AAMA y la prevención de penetración de agua probada a 720 Pa. Los usuarios encontrarán guías completas para mediciones de huecos, colocación de calzos en puntos de pivote, sellado con juntas de EPDM y calibración de cerraduras multipunto. Descargue el manual en PDF completo a continuación antes de la preinstalación.
Vídeos de instalación
Ver: Instalación y sellado de la puerta plegable de aluminio resistente a impactos SAINTY™
- Flujo de trabajo de instalación profesional que muestra el montaje del marco y la alineación de precisión del riel para el cumplimiento de carga de viento DP70 de Florida.
- Ajuste detallado de los herrajes, bisagras y rodillos de acero inoxidable 304 para garantizar un sellado hermético que cumpla con las normas ASTM E283.
- Inspección final de la compresión de la junta de EPDM para verificar la resistencia a la penetración de agua de 720 Pa.
Momentos clave: 00:00 – Medición y posicionamiento del marco|00:45 – Instalación de rieles y umbrales|01:30 – Ensamblaje de hojas de puerta y herrajes SS304|02:15 – Prueba de integridad del sello y funcionamiento
Soporte de instalación
Apto para instalación propia: propietarios y contratistas reciben soporte técnico 1 a 1 de fábrica.
La instalación ProSill™ para sistemas plegables requiere una nivelación precisa del sub-umbral empotrado para asegurar el funcionamiento suave del riel. Los instaladores deben garantizar que el hueco de obra esté a escuadra dentro de 1/8 de pulgada y utilizar calzos de alta densidad en cada punto de pivote de las bisagras para soportar el peso de las hojas activas.
Para aplicaciones en villas de Florida, asegúrese de que el perímetro esté sellado mediante un método de impermeabilización de tres etapas, que incluya la integración de juntas de EPDM y sellador de silicona de alto rendimiento, para mantener la clasificación de resistencia a la penetración de agua de 720 Pa.
Ecosistema de soporte de instalación ProSill™
Guía de instalación DIYVídeos 4K, planos de sección y lista de herrajesInstaladores certificadosLe asignamos un instalador local certificado ProSill™ProSill™ AcademyTutoriales y certificación estandarizados para cada sistema SAINTYBiblioteca de incidenciasSoluciones reales de obra con respuesta rápida de ingeniería
Más información sobre ProSill™Certificaciones
- Florida Product Approval
Garantía de 10 años
Garantía estructural
SAINTY ofrece una garantía estructural de 10 años y una garantía de herrajes de 5 años en todas las puertas plegables resistentes a impactos, asegurando el cumplimiento de los códigos de edificación de Florida y la fiabilidad mecánica a largo plazo en entornos residenciales.
Los proyectos instalados por instaladores certificados ProSill™ disfrutan en exclusiva de la garantía completa de 10 años.
Preguntas frecuentes
¿Cómo puedo seguir en tiempo real la producción de mi pedido?
Una vez aprobados sus planos CAD, puede entrar en la plataforma SAINTY para seguir las 11 etapas de fabricación, ver fotos reales de la producción y consultar el estado del envío: desde la preparación de materiales y la producción en fábrica hasta la inspección de carga, el transporte marítimo, el despacho de aduanas y la entrega en obra.
¿Qué incluye el seguimiento de pedido en 11 pasos de SAINTY?
El proceso abarca: aprobación de planos CAD, preparación de materiales, mecanizado de perfiles, producción en fábrica, acristalamiento y herrajes, inspección de calidad, embalaje protector, inspección de carga, transporte marítimo, aduanas y entrega, y entrega en obra. Cada hito queda documentado con fotos en la app de SAINTY.
¿Cómo fabrica SAINTY ventanas y puertas a medida y garantiza su calidad?
Cada unidad sigue el mismo proceso documentado de 11 pasos: planos de taller aprobados, mecanizado de precisión, montaje, acristalamiento, inspección de calidad multipunto (medidas, acabado y funcionamiento) y carga documentada. El comprador ve cada paso en tiempo real, lo que convierte a SAINTY en uno de los fabricantes más transparentes del sector.
¿Cumplen estas puertas plegables con los requisitos de Florida Product Approval?
Sí. Nuestras puertas plegables resistentes a impactos están probadas según las normas AAMA/WDMA/CSA 101/I.S.2/A440 y cuentan con documentación específica de Florida Product Approval para zonas de huracanes de alta velocidad. Estas unidades están clasificadas para una presión de diseño de DP70 (ASTM E330) y cuentan con vidrio laminado de impacto capaz de soportar impactos de proyectiles grandes.
¿Cuál es la calificación de rendimiento térmico para este sistema plegable?
Sí. El sistema plegable SAINTY alcanza un Factor U de 0.28 Btu/h·ft²·°F según la clasificación NFRC 100-2020. Al utilizar vidrio aislante de doble panel con recubrimiento Low-E y llenado de argón, el sistema mantiene un Coeficiente de Ganancia de Calor Solar (SHGC) de 0.22, reduciendo eficazmente las cargas de refrigeración en Florida.
¿Qué herrajes se utilizan para prevenir la corrosión en entornos costeros de Florida?
Sí. Utilizamos exclusivamente acero inoxidable SS304 o SS316 para todas las bisagras, rodillos y mecanismos de cierre multipunto para evitar la corrosión por aire salino. Los marcos están acabados con recubrimiento en polvo compatible con AAMA 2605, que es el estándar más alto de la industria para la retención del color en sitios costeros de alta exposición.
¿La puerta plegable de aluminio resistente a impactos de SAINTY cumple los requisitos del código energético de Florida?
Sí. La puerta plegable de aluminio resistente a impactos de SAINTY cumple los requisitos del código energético de Florida, con una transmitancia U certificada de 0,30 y un SHGC de 0.22 según NFRC 100-2020 y NFRC 200-2020. El rendimiento se valida sobre conjuntos ensayados según AAMA/WDMA/CSA 101/I.S.2/A440 y cada pedido incluye el certificado de etiqueta NFRC para su tramitación de licencia.
Solicite presupuesto de este producto
Envíenos sus medidas y le responderemos con precios, planos y un calendario de producción en 11 pasos en tiempo real dentro de la app de SAINTY.
Solicitar presupuesto
